Калькулятор помогает рассчитать объём грунта, который нужно вынуть при разработке траншеи под ленточный фундамент, инженерные сети, дренаж, водопровод, канализацию, кабельные линии или другие подземные коммуникации.
Расчёт учитывает не только длину, ширину и глубину траншеи, но и откосы стенок. Это важно, потому что при разработке грунта траншея часто имеет не прямоугольное, а трапециевидное сечение: дно уже, а верх шире за счёт наклонных стенок.
Что считает калькулятор
Калькулятор определяет объём грунта в плотном теле, который нужно вынуть из траншеи. Такой объём используют для предварительной оценки земляных работ, подбора техники, расчёта трудозатрат и планирования вывоза или обратной засыпки грунта.
Сначала рассчитывается ширина траншеи по верху с учётом откосов:
Wв = Wд + 2 × m × H
Затем определяется объём грунта:
V = L × H × (Wд + Wв) / 2
Где:
V— объём грунта, м³;L— общая длина траншеи, м;Wд— ширина траншеи по дну, м;Wв— ширина траншеи по верху с откосами, м;H— глубина траншеи, м;m— коэффициент откоса стенки, который зависит от типа грунта и глубины.
Какие данные нужно ввести
Для расчёта объёма траншеи укажите основные параметры выемки:
- общую длину траншеи в метрах;
- ширину траншеи по дну в метрах;
- глубину траншеи в метрах;
- тип грунта: песок, супесь, суглинок, глина, насыпной или скальный грунт.
По умолчанию можно использовать ширину по дну 0,6 м и глубину 1,5 м. Минимальная ширина траншеи по дну для работы людей обычно принимается не менее 0,6 м. Если траншея нужна только для узкой коммуникации и работы внутри неё не выполняются, ширина может определяться проектом и габаритами инженерной сети.
Почему сечение траншеи считают как трапецию
При разработке траншеи стенки не всегда можно делать вертикальными. В слабых, песчаных, водонасыщенных и насыпных грунтах вертикальные стенки могут осыпаться. Поэтому их делают с откосами: низ траншеи остаётся рабочей шириной, а верх расширяется.
В поперечном сечении такая траншея выглядит как трапеция. Поэтому объём считают через среднюю ширину между дном и верхом:
Средняя ширина = (Wд + Wв) / 2
После этого среднюю ширину умножают на глубину и общую длину траншеи.
Как тип грунта влияет на объём траншеи
Коэффициент откоса m зависит от устойчивости грунта и глубины траншеи. Чем слабее грунт и чем глубже выемка, тем более пологими должны быть стенки. Из-за этого ширина по верху увеличивается, а вместе с ней растёт и объём земляных работ.
В песке, супеси, насыпных и водонасыщенных грунтах откосы обычно делают более пологими. В плотной глине или скальном грунте стенки могут быть круче, но это не отменяет требований к безопасности и необходимости учитывать фактическое состояние грунта на участке.
Для Санкт-Петербурга и Ленинградской области это особенно актуально: на участках часто встречаются слабые и переувлажнённые грунты, высокий уровень грунтовых вод, насыпные слои, супеси и суглинки. В таких условиях траншеи могут осыпаться быстрее, чем ожидается по упрощённому расчёту.
Нормативные требования к откосам траншей
Крутизна откосов траншей зависит от вида грунта и глубины выемки. Для ориентировочного подбора коэффициентов используют СНиП 12-04-2002, таблицу 1, пункт 5.2.6. В таблице приведены значения для выемок глубиной до 1,5 м, до 3 м и до 5 м.
Вертикальные стенки глубже 1,5 м без креплений недопустимы. В песчаных грунтах при глубине более 1,5 м также требуется особенно внимательно оценивать устойчивость стенок и при необходимости предусматривать крепления.
Если глубина траншеи превышает 5 м, нужен отдельный инженерный расчёт откосов или креплений. Такой объект нельзя безопасно рассчитывать только по простому онлайн-калькулятору.

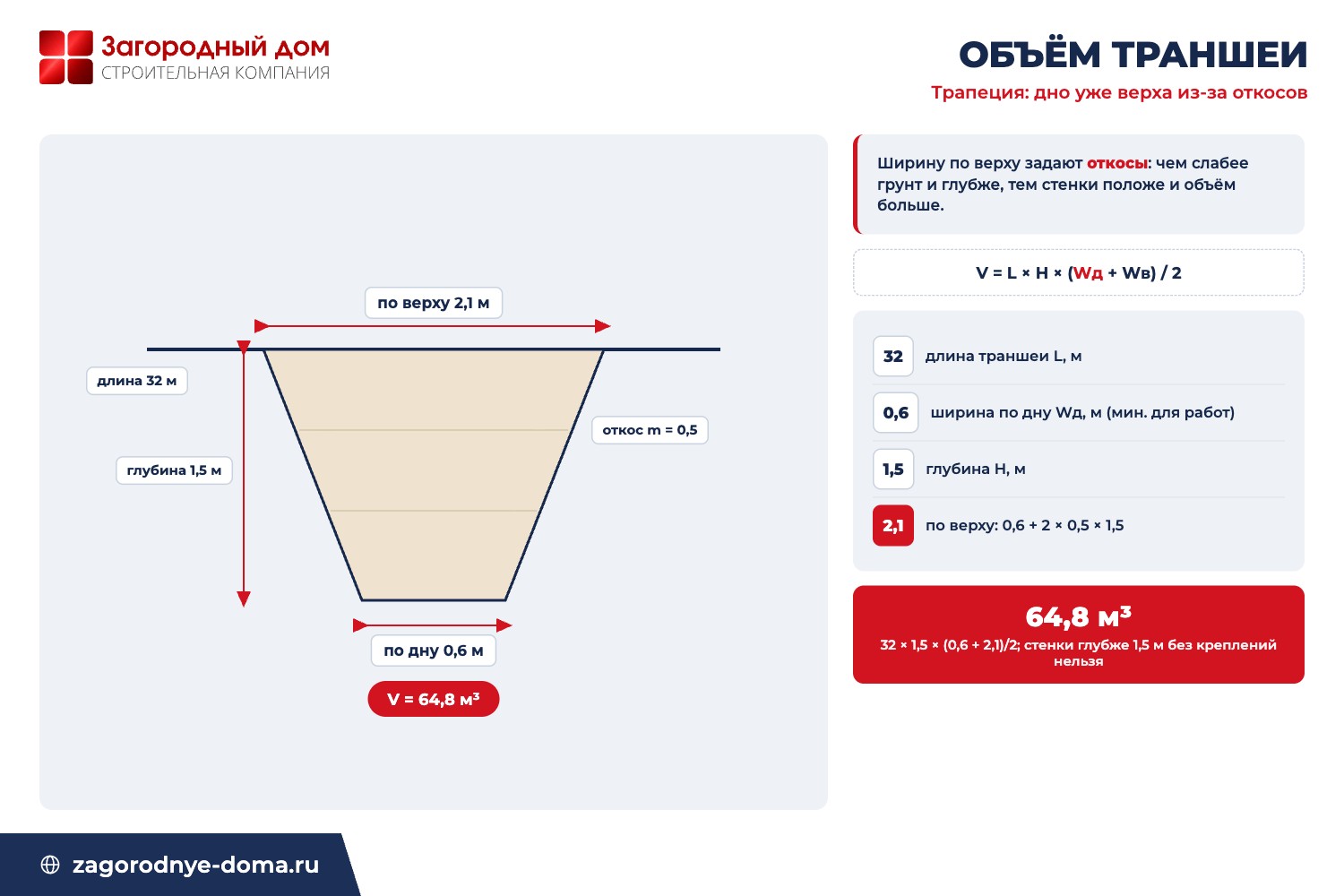

Пример расчёта траншеи длиной 32 м
Рассчитаем объём траншеи длиной 32 м, шириной по дну 0,6 м и глубиной 1,5 м. Тип грунта — суглинок. Для примера примем коэффициент откоса m = 0,5.
Исходные данные:
- общая длина траншеи:
L = 32 м; - ширина по дну:
Wд = 0,6 м; - глубина:
H = 1,5 м; - коэффициент откоса:
m = 0,5.
Сначала рассчитываем ширину траншеи по верху:
Wв = 0,6 + 2 × 0,5 × 1,5
Wв = 0,6 + 1,5 = 2,1 м
Теперь считаем объём грунта:
V = 32 × 1,5 × (0,6 + 2,1) / 2
V = 32 × 1,5 × 2,7 / 2
V = 64,8 м³
Итоговый объём грунта в плотном теле — 64,8 м³.
На что обратить внимание перед разработкой траншеи
Калькулятор даёт предварительный расчёт объёма земляных работ. Перед началом работ нужно проверить фактический тип грунта, уровень грунтовых вод, глубину промерзания, уклон участка, возможность подъезда техники и расположение существующих коммуникаций.
Если траншея предназначена для инженерных сетей, важно учитывать не только объём грунта, но и проектные отметки прокладки, песчаную подготовку, уклоны труб, защитные футляры, обратную засыпку и уплотнение. Для траншей под ленточный фундамент дополнительно проверяют несущую способность основания, глубину заложения, ширину подошвы и требования к армированию.
При слабых, насыпных или водонасыщенных грунтах необходимо заранее продумать крепление стенок, водоотведение и безопасную организацию работ. Это снижает риск осыпания траншеи, перерасхода на земляные работы и повреждения инженерных сетей.
