Калькулятор помогает рассчитать объём грунта, который нужно вынуть при разработке прямоугольного котлована с откосами стенок. Расчёт показывает объём грунта в плотном теле, а также ориентировочный объём в разрыхлённом состоянии — именно его обычно нужно вывозить с участка.
Такой расчёт полезен перед земляными работами, подготовкой площадки под фундамент, заказом техники и планированием вывоза грунта. Особенно важно учитывать откосы стенок котлована: верхняя часть котлована почти всегда шире дна, поэтому простой расчёт по длине, ширине и глубине может дать заниженный результат.
Что считает калькулятор
Калькулятор рассчитывает объём котлована с наклонными стенками по правилу Симпсона для призматоида. Этот способ подходит для предварительного определения объёма грунта, если площадь котлована по верху больше площади по дну.
Расчёт выполняется по формуле:
V = H / 6 × (Aв + 4 × Aс + Aн)
Где:
V— объём грунта в плотном теле, м³;H— глубина котлована, м;Aв— площадь по верху котлована, м²;Aс— площадь на середине глубины, м²;Aн— площадь по дну котлована, м².
После расчёта объёма в плотном теле калькулятор может пересчитать результат в объём разрыхлённого грунта. Это важно для вывоза, потому что после разработки грунт увеличивается в объёме.
Формула для разрыхлённого грунта:
Vразр = V × (1 + коэффициент разрыхления% / 100)
Какие данные нужно ввести
Для расчёта объёма котлована укажите основные параметры земляных работ:
- длину котлована по верху в метрах;
- ширину котлована по верху в метрах;
- глубину котлована в метрах;
- тип грунта: песок, супесь, суглинок, глина, насыпной или скальный грунт;
- коэффициент разрыхления грунта в процентах.
По умолчанию для предварительного расчёта можно использовать коэффициент разрыхления 20%. Фактическое значение зависит от типа грунта, влажности, способа разработки и условий складирования.
Почему котлован считают с откосами
Котлован редко разрабатывают с вертикальными стенками. Чем глубже выемка и чем слабее грунт, тем выше риск осыпания стенок. Поэтому стенки делают с откосами: верх котлована получается шире дна, а сам котлован по форме напоминает усечённую призматическую фигуру.
Крутизна откосов зависит от типа грунта и глубины котлована. В песке, супеси, насыпных и водонасыщенных грунтах стенки обычно делают более пологими. В плотной глине или скальном грунте откос может быть круче, но окончательное решение должно приниматься с учётом инженерно-геологических условий и требований безопасности.
Особенности грунтов в Санкт-Петербурге и Ленинградской области
Для Санкт-Петербурга и Ленинградской области особенно важно учитывать слабые и водонасыщенные грунты. На участках часто встречаются пески, супеси, суглинки, торфянистые и насыпные слои, высокий уровень грунтовых вод. В таких условиях вертикальные стенки котлована могут быстро осыпаться или оплывать.
При разработке котлована в слабых грунтах необходимо заранее продумать откосы, водоотведение, временное крепление стенок и безопасный доступ техники. Если не учесть эти факторы, фактический объём земляных работ может оказаться больше расчётного.
Зачем нужен коэффициент разрыхления
Грунт в естественном состоянии находится в плотном теле. После выемки экскаватором или вручную его структура нарушается, между частицами появляется больше воздуха, и объём увеличивается. Поэтому объём грунта для вывоза всегда больше, чем объём котлована в плотном теле.
Например, если расчётный объём котлована составляет 100 м³, а коэффициент разрыхления принят 20%, то объём грунта для вывоза будет:
100 × 1,20 = 120 м³
Именно этот объём важен при расчёте количества рейсов самосвала, организации временного складирования грунта и планировании логистики на участке.
Нормативные требования к откосам
Крутизна откосов котлована зависит от типа грунта и глубины выемки. Для ориентировочного подбора откосов используют требования СНиП 12-04-2002, таблица 1, где приведены значения для выемок глубиной до 1,5 м, до 3 м и до 5 м.
Котлованы глубже 5 м требуют отдельного инженерного расчёта откосов или креплений. Такие работы нельзя выполнять только по упрощённому калькулятору, потому что устойчивость стенок зависит от грунтов, влажности, нагрузок от техники, зданий рядом и уровня грунтовых вод.
Вертикальные стенки глубже 1,5 м без креплений запрещены по требованиям техники безопасности. При такой глубине необходимо предусматривать откосы или временное крепление стенок котлована.

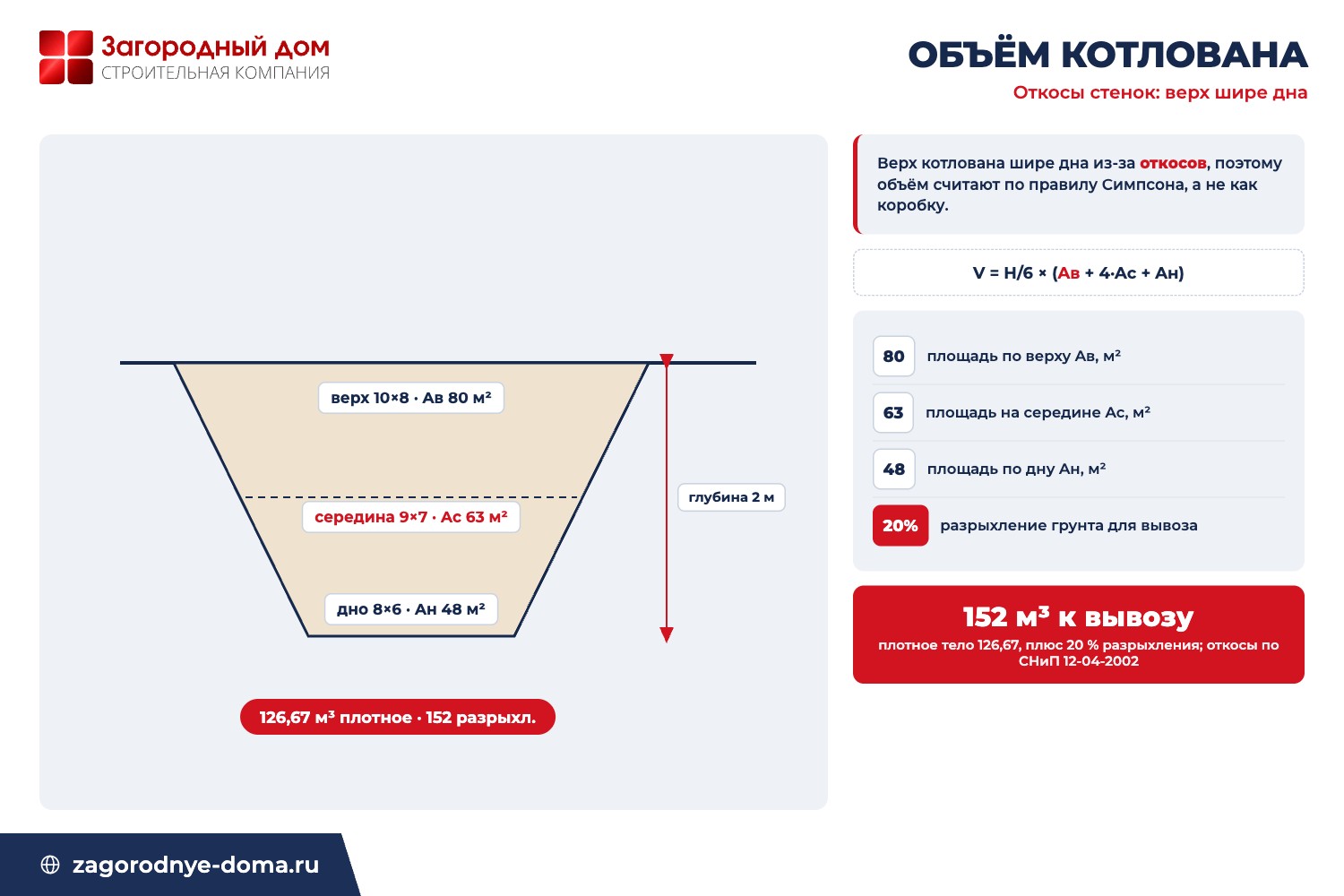

Пример расчёта котлована 10×8 м глубиной 2 м
Рассчитаем объём котлована размером по верху 10×8 м, глубиной 2 м. Тип грунта — суглинок. Для примера примем, что за счёт откосов размеры по дну составляют 8×6 м, а размеры на середине глубины — 9×7 м. Коэффициент разрыхления примем 20%.
Исходные данные:
- размеры по верху:
10 × 8 м; - размеры на середине глубины:
9 × 7 м; - размеры по дну:
8 × 6 м; - глубина котлована:
H = 2 м; - коэффициент разрыхления:
20%.
Считаем площадь по верху:
Aв = 10 × 8 = 80 м²
Считаем площадь на середине глубины:
Aс = 9 × 7 = 63 м²
Считаем площадь по дну:
Aн = 8 × 6 = 48 м²
Подставляем значения в формулу:
V = 2 / 6 × (80 + 4 × 63 + 48)
V = 0,333 × (80 + 252 + 48)
V = 0,333 × 380 = 126,67 м³
Объём грунта в плотном теле — 126,67 м³.
Теперь рассчитаем объём разрыхлённого грунта для вывоза:
126,67 × 1,20 = 152 м³
Итоговый объём грунта в разрыхлённом состоянии — примерно 152 м³. Именно на этот объём стоит ориентироваться при планировании вывоза с участка.
На что обратить внимание перед земляными работами
Калькулятор даёт предварительный расчёт объёма котлована. Перед началом работ необходимо проверить фактические отметки участка, тип грунта, уровень грунтовых вод, возможность подъезда техники, место временного складирования и условия вывоза грунта.
Для участков со слабыми, насыпными или водонасыщенными грунтами расчёт котлована лучше выполнять вместе с проектным решением по фундаменту и инженерной подготовке площадки. Это помогает избежать осыпания стенок, подтопления выемки, перерасхода на земляные работы и проблем с безопасностью на объекте.
