Свайный фундамент применяют для частных домов, бань, гаражей, пристроек и других загородных построек, когда нагрузку нужно передать на более плотные слои грунта или уменьшить объём земляных работ. Основание состоит из свай, которые погружаются или устраиваются в грунте, и ростверка, объединяющего их в единую несущую систему.
Такой фундамент часто рассматривают для участков со сложным рельефом, влажными грунтами, перепадами высот, слабым верхним слоем или ограниченным доступом техники. Но свайное основание нельзя выбирать только из-за скорости монтажа или меньшего количества бетона. Нужны данные о грунтах, расчёт нагрузок, правильный тип свай, схема размещения и грамотный ростверк.
Разберём, какие бывают свайные фундаменты, когда они подходят для дома, как выполняется подготовка участка, как устанавливают сваи, зачем нужен ростверк, в чём преимущества и недостатки такой конструкции и какие ошибки чаще всего приводят к перекосам, просадке и проблемам с полами.
Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Доверьте работу профессионалам или проведите консультацию.

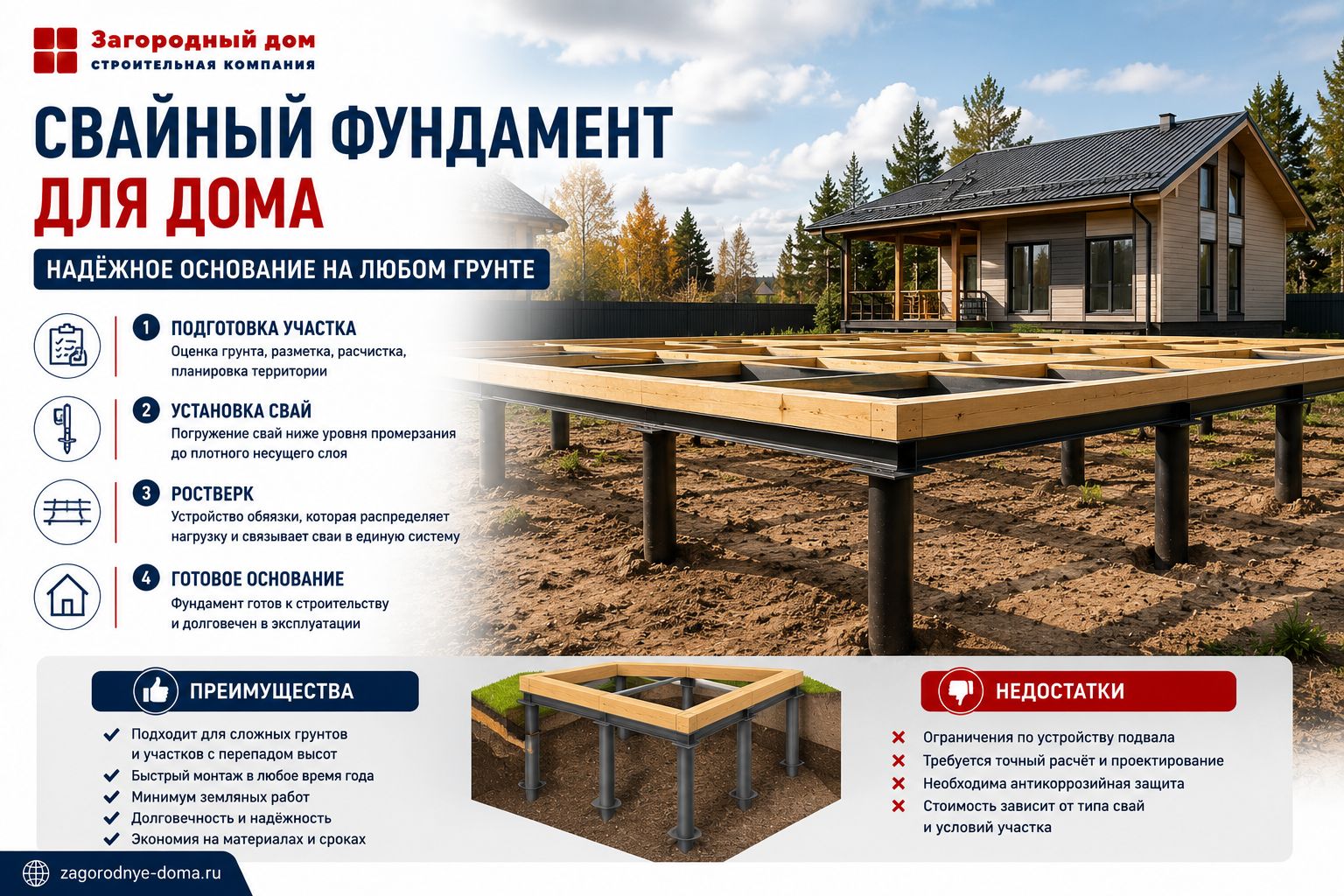

Что такое свайный фундамент
Свайный фундамент — это основание, в котором нагрузка от здания передаётся на грунт через отдельные вертикальные или наклонные элементы — сваи. Они могут работать за счёт опирания на плотный слой, бокового трения по грунту или сочетания этих механизмов.
Сваи располагают под наружными и внутренними несущими стенами, углами, пересечениями стен, тяжёлыми узлами, колоннами, печами, крыльцами, террасами и другими зонами нагрузки. Сверху их объединяют ростверком: железобетонным, металлическим или деревянным, в зависимости от типа дома и конструкции основания.
Главная задача свайного фундамента — передать нагрузку от дома на грунт так, чтобы здание не получило недопустимых осадок, перекосов и деформаций. При правильном проектировании сваи позволяют строить на участках, где обычная мелкозаглубленная лента или столбчатое основание работают хуже.
Свайный фундамент не является универсальным решением для любого дома. Его эффективность зависит от грунта, глубины плотных слоёв, уровня воды, веса здания, материала стен, типа перекрытий, высоты ростверка, утепления пола и защиты подполья от продувания.
Когда выбирают свайный фундамент для дома
Свайное основание выбирают, когда верхние слои грунта недостаточно стабильны, участок имеет сложный рельеф или нужно снизить влияние морозного пучения на конструкцию. Также сваи часто используют при строительстве лёгких домов и пристроек, где важно быстро получить основание без большого котлована.
- если на участке слабый верхний слой грунта;
- если дом строится на влажном, насыпном или неоднородном основании;
- если участок имеет перепад высот и выравнивание было бы дорогим;
- если нужен фундамент для каркасного, деревянного или лёгкого блочного дома;
- если строительство ведётся на стеснённом участке с ограниченным доступом техники;
- если нужно минимизировать объём земляных работ;
- если требуется поднять дом над уровнем земли, снега или сезонного подтопления;
- если проект предусматривает ростверк и утеплённое перекрытие над подпольем;
- если нужно построить баню, гараж, террасу или пристройку на отдельном основании.
В Санкт-Петербурге и Ленинградской области свайные фундаменты часто рассматривают из-за влажных грунтов, суглинков, торфа, высокого уровня воды на отдельных участках и неровного рельефа. Но именно в таких условиях особенно важно не выбирать сваи «по типовой схеме», а проверять грунт и глубину несущих слоёв.
Виды свайных фундаментов
Свайные фундаменты различаются по типу свай, способу устройства, материалу и виду ростверка. Для частного строительства чаще всего рассматривают винтовые, буронабивные, забивные и железобетонные сваи.
| Вид свай | Как устроены | Где применяются |
|---|---|---|
| Винтовые сваи | Металлическая труба с лопастью, которая вкручивается в грунт | Каркасные дома, бани, террасы, лёгкие постройки, участки со сложным рельефом |
| Буронабивные сваи | Скважина бурится в грунте, затем армируется и заполняется бетоном | Частные дома, участки с ограниченным доступом, фундаменты с железобетонным ростверком |
| Забивные железобетонные сваи | Готовые сваи погружаются в грунт ударным или вибрационным способом | Капитальные дома, тяжёлые здания, участки с возможностью подъезда техники |
| Буроинъекционные сваи | Скважина заполняется цементным раствором под давлением с армированием | Сложные условия, усиление фундаментов, реконструкция по проекту |
| Деревянные сваи | Сваи из древесины, применяемые в отдельных исторических или специальных условиях | В современном частном строительстве используются редко |
Выбор типа свай зависит от грунта и нагрузки. Винтовые сваи удобны для лёгких построек и быстрого монтажа, но требуют контроля металла, сварки, антикоррозионной защиты и несущей способности. Буронабивные сваи подходят для железобетонных ростверков, но требуют правильного бурения, армирования и бетонирования. Забивные сваи дают высокую несущую способность, но требуют спецтехники и оценки воздействия на соседние конструкции.
Преимущества и недостатки свайного фундамента
Свайный фундамент может быть рациональным решением, но его преимущества проявляются только при правильном проектировании. Если сваи выбраны без анализа грунта, ошибки могут быть скрыты до момента появления перекоса дома.
| Преимущества | Недостатки |
|---|---|
| Меньше земляных работ по сравнению с заглубленной лентой | Требует точного понимания грунтов и глубины несущих слоёв |
| Подходит для участков с перепадом высот | Не всегда удобен для тяжёлых каменных домов без расчёта |
| Можно строить на влажных и слабых верхних грунтах при правильном подборе свай | Открытое подполье нужно защищать от продувания и промерзания коммуникаций |
| Быстрый монтаж некоторых видов свай | Ошибки установки сложно проверить после завершения работ |
| Можно использовать для пристроек, террас, бань и домов на склоне | Нужен качественный ростверк и правильная связь свай в единую систему |
| Меньше вмешательство в участок и рельеф | Металлические сваи требуют защиты от коррозии и контроля качества |
Главное преимущество свайного фундамента — возможность передать нагрузку через слабые верхние слои на более надёжное основание. Главное ограничение — зависимость от качества расчёта и монтажа. Неправильно установленная свая не становится надёжной только потому, что сверху её закрыли ростверком.
На что обратить внимание при выборе свайного фундамента
Перед выбором свайного основания нужно оценить не только стоимость и скорость работ, но и эксплуатацию дома. Особенно важны полы, утепление, коммуникации, цокольное ограждение и защита подполья.
- Грунты. Нужно понимать состав слоёв, глубину плотного основания, наличие торфа, насыпного грунта и воды.
- Вес дома. Каркасный дом, дом из бруса и каменный дом дают разные нагрузки на сваи.
- Материал стен. Чем тяжелее и жёстче стены, тем выше требования к осадкам и ростверку.
- Рельеф участка. Сваи удобны на перепадах высот, но высота оголовков и ростверка должна быть рассчитана.
- Тип ростверка. Железобетонный, металлический и деревянный ростверк работают по-разному.
- Коммуникации. Водопровод, канализация и электрика должны быть защищены от промерзания и подвижек.
- Подполье. Открытое пространство под домом нужно закрывать, утеплять или вентилировать по выбранной схеме.
- Коррозия. Для металлических свай важны толщина стенки, покрытие, сварные швы и защита оголовка.
- Контроль монтажа. Нужно фиксировать глубину, вертикальность, отметки, несущую способность и качество бетона.
- Будущие пристройки. Крыльцо, терраса, гараж и навес лучше закладывать в общую схему нагрузок заранее.
Если дом планируется из газобетона, кирпича или керамоблока, свайный фундамент требует особенно внимательного расчёта. Такие стены чувствительны к неравномерным осадкам, поэтому ростверк должен обеспечивать достаточную жёсткость и равномерную передачу нагрузок.
Подготовка участка под свайный фундамент
Подготовка участка начинается с изучения грунта, рельефа и расположения дома. Даже если свайный фундамент кажется простым, ошибки разметки, высотных отметок и привязки к коммуникациям могут привести к переделке ростверка или перекосу здания.
- Проверяют границы участка, пятно застройки, отступы, подъезд техники и место складирования материалов.
- Оценивают рельеф, перепады высот, водоотвод и возможные зоны подтопления.
- Изучают грунт: по инженерным изысканиям, пробному бурению или другим доступным данным.
- Определяют тип свай и расчётную глубину погружения.
- Размечают оси дома, наружные стены, внутренние несущие линии и точки свай.
- Выносят разметку на обноску, чтобы сохранить оси после начала работ.
- Проверяют диагонали, прямые углы и соответствие проектным размерам.
- Убирают мусор, растительность, старые конструкции и слабые насыпные участки в зоне работ.
- Планируют места ввода воды, канализации, электричества и других коммуникаций.
- Готовят подъезд для техники, буровой установки, миксера или монтажной бригады.
Разметка свай должна соответствовать проекту. Нельзя произвольно переносить сваю из-за камня, корня или удобства монтажа без проверки: она может оказаться под несущей стеной, углом, тяжёлым узлом или пересечением ростверка.
Схема размещения свай
Сваи размещают не равномерно «по сетке для красоты», а по нагрузкам. Основные точки — углы дома, пересечения несущих стен, длинные пролёты, места опирания балок, тяжёлые перегородки, печи, лестницы и примыкания.
| Зона дома | Почему нужна свая | Что проверить |
|---|---|---|
| Углы здания | Здесь сходятся нагрузки от двух стен | Точность положения, вертикальность, связь с ростверком |
| Пересечения стен | Нагрузка выше, чем на прямом участке | Совпадение с осями несущих стен |
| Длинные стены | Нужна опора ростверка между углами | Шаг свай по расчёту и прогиб ростверка |
| Внутренние несущие стены | Передают нагрузку от перекрытий и кровли | Наличие отдельной линии свай и связанного ростверка |
| Печь, камин, тяжёлая лестница | Создают локальную нагрузку | Нужен отдельный расчёт и усиление основания |
| Крыльцо и терраса | Работают отдельно и могут иметь другие нагрузки | Связь или разделение с основным фундаментом |
Шаг свай выбирают по расчёту. Слишком редкое расположение перегружает ростверк и отдельные сваи. Слишком частое увеличивает расход без гарантии надёжности, если сваи не доходят до нужного слоя или установлены с нарушениями.
Установка винтовых свай
Винтовые сваи устанавливают путём вкручивания в грунт до проектной глубины или до достижения расчётного сопротивления. После установки сваи подрезают по уровню, заполняют внутреннюю полость бетоном по принятой схеме и монтируют оголовки.
Перед монтажом проверяют диаметр, толщину стенки, качество сварки, геометрию лопасти и защитное покрытие. Свая с повреждённой лопастью, кривым стволом или слабым сварным швом не должна использоваться в несущем основании.
Во время вкручивания контролируют вертикальность. Если свая уходит с большим наклоном, её несущая работа и положение оголовка меняются. Просто приварить сверху площадку и «поймать уровень» недостаточно: ось нагрузки должна соответствовать проекту.
Винтовые сваи особенно требовательны к коррозионной защите. Влажные грунты, кислород в верхних слоях, сварные швы и повреждения покрытия ускоряют разрушение металла. Поэтому важно применять сваи с подходящими характеристиками и защищать оголовки, срезы и сварные соединения.
Устройство буронабивных свай
Буронабивные сваи выполняют непосредственно на участке. Сначала бурят скважину, затем устанавливают арматурный каркас и заполняют её бетоном. При необходимости применяют обсадные трубы или другие способы защиты стенок скважины от осыпания.
Качество буронабивной сваи зависит от состояния скважины. Если в неё попала вода, грунт осыпался или дно не очищено, бетон может работать хуже. На слабых и водонасыщенных грунтах технология требует особого контроля.
Арматурный каркас должен иметь защитный слой бетона. Его нельзя просто опустить на дно без фиксаторов или оставить смещённым к стенке скважины. Верхние выпуски арматуры должны связываться с ростверком по проектной схеме.
Бетон нужно укладывать без пустот и разрывов. Если сваю бетонируют частями с большими перерывами или без контроля заполнения, внутри могут образоваться слабые зоны.

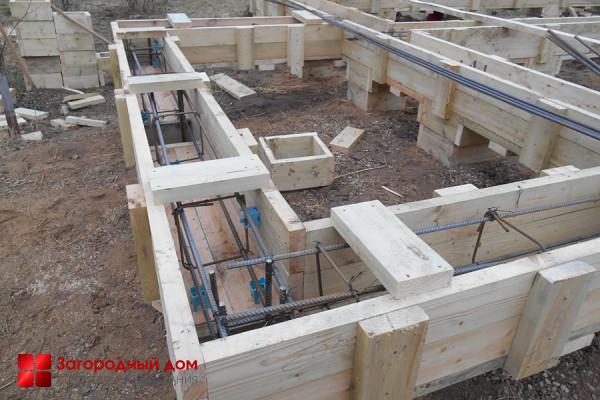

Ростверк свайного фундамента
Ростверк объединяет сваи в единую систему и распределяет нагрузку от стен дома между опорами. Без правильно выполненного ростверка сваи работают разрозненно, а дом может получить неравномерную осадку или перекосы.
| Вид ростверка | Особенности | Где применяется |
|---|---|---|
| Железобетонный ростверк | Монолитная балка или лента, армированная и связанная со сваями | Капитальные дома, блочные и каменные стены, тяжёлые конструкции |
| Металлический ростверк | Швеллер, двутавр или профильная балка по оголовкам свай | Каркасные дома, бани, лёгкие постройки, временные и технические решения |
| Деревянная обвязка | Брус или пакет досок, закреплённый по оголовкам | Каркасные дома, деревянные бани, лёгкие строения |
| Высокий ростверк | Расположен выше земли, не опирается на грунт | Пучинистые грунты, участки с неровным рельефом |
| Низкий ростверк | Расположен близко к грунту или частично заглублён | Применяется по проекту с учётом пучения, подсыпки и защиты |
Железобетонный ростверк требует опалубки, армирования, правильной связи с выпусками свай и качественного бетонирования. Углы, пересечения и примыкания должны армироваться как ответственные зоны, а не собираться из случайных прямых стержней.
Металлический ростверк быстрее монтируется, но требует антикоррозионной защиты и контроля сварных соединений. Деревянная обвязка должна быть отделена от металла и влаги гидроизоляционными прокладками, а древесина — обработана защитными составами.
Утепление и закрытие подполья
У свайного фундамента часто остаётся открытое пространство под домом. Это удобно для вентиляции и доступа к коммуникациям, но создаёт риск продувания пола, промерзания труб и накопления снега под зданием.
Для дома постоянного проживания нужно заранее продумать утепление пола, защиту инженерных вводов и цокольное ограждение. Закрывать подполье глухими панелями без вентиляции или расчёта влажностного режима нельзя: под домом может появиться сырость.
Если пол утеплён по балкам, особое внимание уделяют ветро-влагозащите снизу, герметичности пароизоляции со стороны помещения и защите от грызунов. Открытое продуваемое подполье требует более тщательного утепления пола, чем дом на ленте с закрытым цоколем.
Коммуникации в свайном фундаменте нужно утеплять и защищать от замерзания. Канализация, водопровод, ввод электрики и другие линии должны проходить по проектной схеме, а не подвешиваться после завершения основания без защиты.
Расчет свайного фундамента
Предварительный расчёт свайного фундамента помогает понять количество свай, нагрузку на одну опору, длину ростверка и объём материалов. Но итоговая схема должна определяться проектом с учётом грунтов и веса здания.
Ориентировочную нагрузку на одну сваю можно оценить по формуле Q = G / N, где Q — нагрузка на одну сваю, G — суммарная расчётная нагрузка от дома, N — количество свай.
Если расчётная нагрузка от здания составляет 180 т, а в схеме предусмотрено 36 свай, средняя нагрузка на одну сваю будет 180 / 36 = 5 т. Но в реальности нагрузка распределяется неравномерно: углы, пересечения стен и тяжёлые узлы могут нагружаться сильнее.
Длину ростверка предварительно считают как сумму линий под наружными и внутренними несущими стенами. Для прямоугольного дома наружный периметр можно определить по формуле P = 2 × (L + B), где L — длина дома, B — ширина дома.
Объём бетона для железобетонного ростверка считают по формуле V = P × W × H, где V — объём бетона, P — длина ростверка, W — ширина, H — высота ростверка.
| Формула | Что рассчитывает | Комментарий |
|---|---|---|
| Q = G / N | Среднюю нагрузку на одну сваю | Не учитывает неравномерное распределение по углам и несущим стенам |
| P = 2 × (L + B) | Периметр прямоугольного дома | Используется для предварительной оценки наружного ростверка |
| V = P × W × H | Объём бетона для ростверка | Для внутренних лент объёмы добавляют отдельно |
| S = P × H | Площадь боковой отделки или цокольного закрытия | Нужна для расчёта панелей, утепления или облицовки |
Эти формулы дают только предварительную оценку. Для реального проекта нужно учитывать несущую способность грунта, тип свай, их длину, шаг, глубину погружения, изгиб ростверка, осадки и локальные нагрузки.

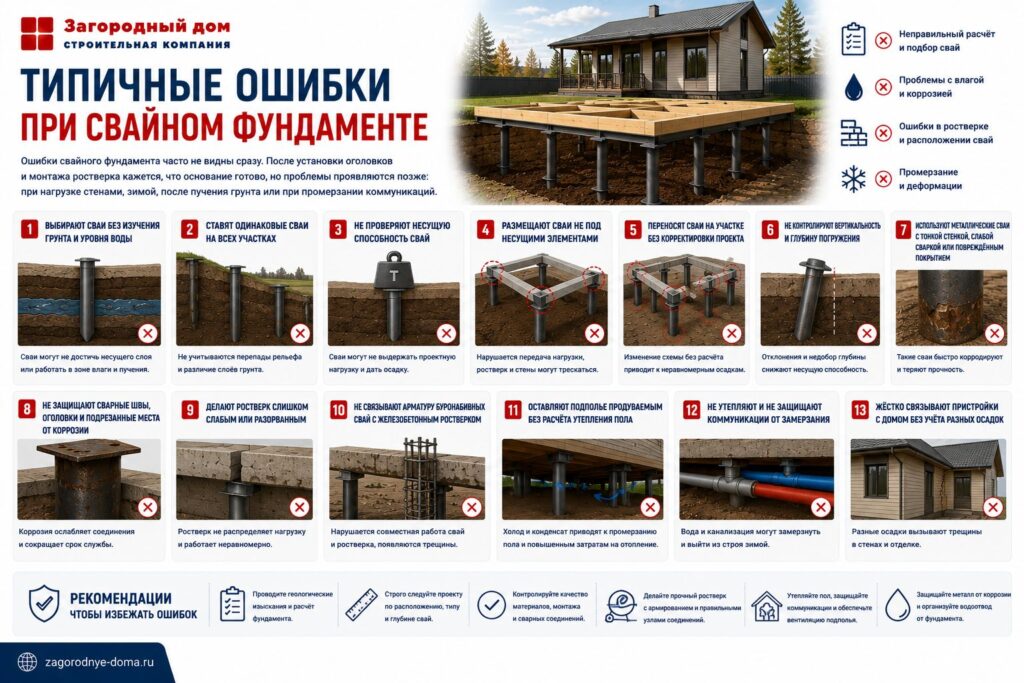

Типичные ошибки при свайном фундаменте
Ошибки свайного фундамента часто не видны сразу. После установки оголовков и монтажа ростверка кажется, что основание готово, но проблемы проявляются позже: при нагрузке стенами, зимой, после пучения грунта или при промерзании коммуникаций.
- Выбирают сваи без изучения грунта и уровня воды.
- Ставят одинаковые сваи на всех участках без учёта перепадов рельефа и слоёв грунта.
- Не проверяют несущую способность свай.
- Размещают сваи не под несущими стенами, углами и пересечениями.
- Переносят сваи на участке без корректировки проекта.
- Не контролируют вертикальность и глубину погружения.
- Используют металлические сваи с тонкой стенкой, слабой сваркой или повреждённым покрытием.
- Не защищают сварные швы, оголовки и подрезанные места от коррозии.
- Делают ростверк слишком слабым или разорванным.
- Не связывают арматуру буронабивных свай с железобетонным ростверком.
- Оставляют подполье продуваемым без расчёта утепления пола.
- Не утепляют и не защищают коммуникации от замерзания.
- Жёстко связывают пристройки с домом без учёта разных осадок.
Одна из частых ошибок — считать количество свай по площади дома, а не по нагрузкам и несущим линиям. Сваи должны стоять там, где дом передаёт усилия на основание, а не просто равномерно заполнять пятно застройки.
Этапы устройства свайного фундамента
Последовательность работ зависит от типа свай, но общая логика одинакова: проект, разметка, установка свай, контроль отметок, устройство ростверка, защита и подготовка к строительству стен.
- Собирают данные о доме: этажность, материал стен, перекрытия, кровля, планировка и нагрузки.
- Оценивают грунт, уровень воды, рельеф и возможные зоны слабого основания.
- Выбирают тип свай, их диаметр, длину, количество и схему размещения.
- Проектируют ростверк, обвязку, узлы крепления и вводы коммуникаций.
- Размечают оси дома и точки установки свай на участке.
- Проверяют диагонали, высотные отметки и соответствие проекту.
- Устанавливают сваи выбранным способом: вкручиванием, бурением с бетонированием или забивкой.
- Контролируют глубину, вертикальность, положение и несущую способность свай.
- Подрезают сваи или выводят оголовки в единую отметку.
- Защищают металл, сварные швы, срезы и оголовки от коррозии.
- Монтируют деревянную, металлическую или железобетонную обвязку.
- Для железобетонного ростверка собирают опалубку, армирование и выполняют заливку бетона.
- Устанавливают гильзы и закладные для инженерных вводов.
- Устраивают утепление пола, защиту подполья, цокольное закрытие и водоотвод.
- Проверяют геометрию основания перед монтажом стен или каркаса дома.
Перед строительством стен нужно проверить не только верхнюю отметку ростверка, но и совпадение осей, диагонали, положение углов, жёсткость обвязки и качество узлов. Исправлять ошибки после сборки коробки значительно сложнее.
Свайный фундамент нельзя оценивать только по количеству свай. Надёжность определяют грунт, глубина опирания, несущая способность каждой сваи, схема размещения и жёсткость ростверка.
Свайный фундамент для разных домов
Материал дома влияет на требования к свайной системе. Чем тяжелее и жёстче стены, тем выше требования к расчёту осадок и ростверка.
| Тип дома | Особенности свайного основания | Что проверить |
|---|---|---|
| Каркасный дом | Лёгкая конструкция, часто применяется свайно-ростверковая схема | Утепление пола, ветроизоляцию снизу, жёсткость обвязки |
| Дом из бруса или бревна | Умеренная нагрузка, важна защита нижней обвязки от влаги | Гидроизоляцию оголовков, усадку, вентиляцию подполья |
| Дом из газобетона | Материал чувствителен к неравномерным деформациям | Жёсткий железобетонный ростверк и расчёт осадок |
| Кирпичный дом | Высокая нагрузка, требуется серьёзный расчёт | Несущую способность свай, ростверк, грунты и локальные нагрузки |
| Баня | Влажная эксплуатация и сезонные перепады температуры | Вентиляцию подполья, защиту древесины, утепление коммуникаций |
| Гараж | Нужны учёт нагрузки от автомобиля и пола | Конструкцию пола, въезд, ростверк и защиту от промерзания |
Для лёгких домов свайный фундамент часто выглядит экономичным и быстрым решением. Для тяжёлых каменных домов он может быть оправдан, но требует полноценного расчёта и обычно более мощного железобетонного ростверка.
Частые вопросы
Подходит ли свайный фундамент для частного дома?
Что лучше: свайный или ленточный фундамент?
Нужен ли ростверк на свайном фундаменте?
Можно ли ставить дом из газобетона на сваи?
Нужно ли закрывать цоколь на свайном фундаменте?
Как утеплить пол на свайном фундаменте?
Почему свайный фундамент проседает?
Что учесть перед строительством
Свайный фундамент для дома может быть эффективным решением на сложных грунтах, участках с перепадом высот и при строительстве лёгких или комбинированных зданий. Но его нельзя выбирать только по скорости установки или меньшему объёму земляных работ. Важны грунты, нагрузка от дома, тип свай, глубина погружения, схема размещения, ростверк, утепление пола и защита коммуникаций.
Перед началом работ нужно подготовить участок, выполнить разметку, определить точки свай, проверить рельеф, выбрать тип ростверка, рассчитать нагрузки и продумать подполье. Формулы Q = G / N, P = 2 × (L + B), V = P × W × H и S = P × H помогают выполнить предварительную оценку, но не заменяют проектный расчёт свайного основания.
Если свайный фундамент проектируется для нового загородного дома, его лучше увязывать с материалом стен, перекрытиями, полами, инженерными вводами, крыльцом, террасой, дренажом, отмосткой и будущей эксплуатацией участка. Компания «Загородный дом» строит загородные дома под ключ в Санкт-Петербурге и Ленинградской области и выполняет строительство фундамента, поэтому свайное основание можно рассматривать как часть общего проекта, сметы, этапов работ и долговечности здания.
