Плитный фундамент — это монолитное железобетонное основание, расположенное под всей площадью дома. В отличие от ленточного фундамента, который передаёт нагрузку по линиям несущих стен, плита распределяет вес здания по большой площади и работает как единая жёсткая конструкция.
Такой фундамент часто выбирают для частных домов на сложных грунтах, при высоком уровне воды, при необходимости устройства полов по грунту, тёплого пола, энергоэффективного основания или дома без подвала. Но плиту нельзя считать универсальным решением без расчёта: важны грунты, нагрузки, толщина бетона, армирование, утепление, дренаж, подготовка основания и качество заливки.
Разберём, как устроен плитный фундамент, какие бывают виды плит, в чём его преимущества и недостатки, как выполняется подготовка участка, армирование, бетонирование, утепление и какие ошибки чаще всего приводят к трещинам, просадкам и проблемам с полами.
Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Доверьте работу профессионалам или проведите консультацию.
Что такое плитный фундамент
Плитный фундамент — это сплошная железобетонная плита, которая располагается под всей площадью здания или под его основной несущей частью. Она воспринимает нагрузку от стен, перегородок, перекрытий, кровли, мебели, инженерного оборудования и передаёт её на подготовленное основание.
Плита может быть простой монолитной, утеплённой, с рёбрами жёсткости, с интегрированными инженерными коммуникациями, с системой водяного тёплого пола или с дополнительными усилениями под тяжёлыми стенами и колоннами.
Основная особенность плитного фундамента — распределение нагрузки по всей площади. Благодаря этому основание меньше зависит от точечных перепадов несущей способности грунта, чем отдельные столбы или мелкие опоры. Но это не означает, что плиту можно заливать на любой грунт без подготовки.
Плитный фундамент должен работать вместе с основанием под ним: песчано-щебёночной подготовкой, геотекстилем, дренажом, утеплением, гидроизоляцией, отмосткой и системой водоотвода. Если эти слои выполнены неправильно, даже прочная плита может получить неравномерную опору.
Когда выбирают плитный фундамент
Плиту выбирают, когда нужна жёсткая опора по всей площади дома, а грунтовые условия, конструкция здания или требования к полу делают ленточный или свайный вариант менее удобным.
- если дом строится на слабых, неоднородных или влажных грунтах;
- если участок имеет высокий уровень грунтовых вод;
- если нужно снизить риск неравномерных осадок;
- если проект предусматривает полы по грунту или водяной тёплый пол;
- если дом строится без подвала и высокого цоколя;
- если важна непрерывная тепловая оболочка нижней части здания;
- если дом имеет сложную планировку с несколькими несущими линиями;
- если нужно основание для газобетонного, каркасного, кирпичного или монолитного дома;
- если участок требует минимального количества глубоких земляных работ;
- если фундамент проектируется вместе с утеплённой отмосткой и дренажом.
В Санкт-Петербурге и Ленинградской области плитный фундамент часто рассматривают из-за влажных грунтов, суглинков, глин, сезонного подъёма воды и риска морозного пучения. При этом плита требует особенно внимательной подготовки основания и отвода воды, потому что под всей площадью дома должна быть стабильная и уплотнённая подушка.
Виды плитных фундаментов
Плитные фундаменты различаются по конструкции, утеплению, наличию рёбер жёсткости, способу размещения инженерии и назначению здания. Выбор зависит от грунта, веса дома, теплотехники и бюджета.
| Вид плитного фундамента | Как устроен | Где применяется |
|---|---|---|
| Монолитная железобетонная плита | Сплошная армированная плита по подготовленному основанию | Частные дома, бани, гаражи, постройки без подвала |
| Утеплённая плита | Плита укладывается по слою теплоизоляции или имеет утепление по торцам | Дома постоянного проживания, энергоэффективные здания, тёплые полы |
| Плита с рёбрами жёсткости | Имеет утолщения под несущими стенами или по периметру | Дома с повышенными нагрузками, сложные планировки, слабые грунты |
| Утеплённая шведская плита | Инженерная система с утеплением, коммуникациями и тёплым полом в теле основания | Современные частные дома без подвала при точном проектировании |
| Плавающая плита | Плита работает как единое основание на подготовке, снижая влияние локальных подвижек | Участки с неоднородными грунтами при проектном расчёте |
| Плита под гараж или хозпостройку | Основание и пол часто объединяются в одну конструкцию | Гаражи, мастерские, бани, хозяйственные здания |
Для частного дома чаще всего рассматривают монолитную утеплённую плиту или плиту с рёбрами жёсткости. Если проект включает тёплый пол и инженерные коммуникации внутри основания, требования к точности проектирования и монтажа становятся выше.
Преимущества и недостатки плитного фундамента
Плитный фундамент имеет выраженные преимущества, но требует больших объёмов бетона, арматуры и подготовительных работ. Его плюсы и минусы нужно оценивать не отдельно от участка, а вместе с домом, грунтами и инженерией.
| Преимущества | Недостатки |
|---|---|
| Распределяет нагрузку по большой площади | Требует значительного объёма бетона и арматуры |
| Хорошо подходит для слабых и неоднородных грунтов при расчёте | Не подходит для полноценного подвала без другой конструктивной схемы |
| Может одновременно служить основанием и черновым полом | Ошибки с коммуникациями сложно исправлять после заливки |
| Удобен для устройства тёплого пола | Требует точной подготовки основания и уплотнения слоёв |
| Снижает риск локальных просадок по сравнению с отдельными опорами | Нужны дренаж, водоотвод и защита от промерзания |
| Позволяет создать непрерывный тепловой контур снизу здания | Переделка после бетонирования сложна и дорога |
Главное преимущество плитного фундамента — жёсткое распределение нагрузки. Главное ограничение — высокая требовательность к проекту и подготовке. Плита не прощает ошибок в коммуникациях, высотных отметках, армировании и качестве основания под ней.
Устройство плитного фундамента
Конструкция плитного фундамента состоит из нескольких слоёв. Каждый слой выполняет свою функцию: разделяет грунт и подсыпку, отводит воду, выравнивает основание, снижает теплопотери, защищает бетон от влаги и воспринимает нагрузку.
| Слой или элемент | Назначение | Что учитывать |
|---|---|---|
| Грунтовое основание | Принимает нагрузку от всей конструкции | Нужно удалить слабый слой и исключить неравномерную опору |
| Геотекстиль | Разделяет грунт и подсыпку, снижает перемешивание слоёв | Полотна укладывают с нахлёстом по подготовленному основанию |
| Песчаная подготовка | Выравнивает основание и распределяет нагрузку | Нужно послойное уплотнение |
| Щебёночная подготовка | Создаёт дренирующий и более жёсткий слой | Используется по проекту вместе с водоотводом |
| Гидроизоляция | Защищает бетон и утеплитель от влаги | Нужны нахлёсты, герметичные стыки и защита от проколов |
| Утеплитель | Снижает теплопотери и промерзание основания | Требуется прочность на сжатие и низкое водопоглощение |
| Арматурный каркас | Обеспечивает работу плиты на изгиб и растяжение | Нужны защитный слой, фиксаторы, усиление зон нагрузки |
| Бетонная плита | Основная несущая конструкция | Важны марка бетона, уплотнение, уход и непрерывная заливка |
В разных проектах порядок и состав слоёв могут отличаться. Например, утеплитель может располагаться под плитой и по торцам, рёбра жёсткости могут уходить вниз, а инженерные трубы могут проходить через подготовку до бетонирования. Но принцип остаётся одинаковым: плита должна иметь стабильное основание, защиту от воды и расчётное армирование.
На что обратить внимание при проектировании
Проектирование плитного фундамента начинается с оценки участка и нагрузок от дома. Нельзя назначать толщину плиты, армирование и состав подушки только по площади здания.
- Грунты. Нужно понимать состав слоёв, несущую способность, пучинистость и влажность.
- Уровень грунтовых вод. От него зависят дренаж, гидроизоляция и состав подготовки.
- Вес дома. Материал стен, перекрытий и кровли влияет на толщину и армирование плиты.
- Планировка. Несущие стены, колонны, лестницы, печи и камин создают локальные нагрузки.
- Инженерия. Канализация, водопровод, электрика и тёплый пол должны быть заложены до бетонирования.
- Утепление. Толщина и прочность утеплителя должны соответствовать нагрузкам и теплотехнике.
- Дренаж и отмостка. Вода не должна скапливаться под плитой и у её торцов.
- Высотные отметки. Нужно заранее увязать уровень пола, входов, крыльца, террасы и участка.
- Бетон и армирование. Параметры выбирают по расчёту, а не по усреднённой схеме.
- Деформационные и рабочие швы. Если они нужны, их предусматривают проектно.
Для домов из газобетона, кирпича и керамоблоков важна жёсткость основания и равномерность осадок. Для каркасных и деревянных домов плита удобна как готовое основание под полы, но также требует точной привязки коммуникаций и уровня чистового пола.
Расчет плитного фундамента
Предварительный расчёт помогает оценить площадь, объём бетона, количество утеплителя, гидроизоляции и арматуры. Но несущая способность, толщина плиты и схема армирования должны определяться проектом.
Площадь плиты считают по формуле S = L × B, где S — площадь фундамента, L — длина плиты, B — ширина плиты.
Объём бетона для простой плиты можно предварительно определить по формуле V = S × H, где V — объём бетона, S — площадь плиты, H — толщина плиты.
Например, если плита имеет размеры 10 × 8 м, её площадь составляет 80 м². При толщине 0,25 м объём бетона будет 80 × 0,25 = 20 м³. Если есть рёбра жёсткости, утолщения или отдельные участки, их объём считают дополнительно.
Количество плит утеплителя можно рассчитать по формуле N = S / A, где N — количество плит утеплителя, S — площадь утепления, A — площадь одной плиты. К результату добавляют запас на подрезку, торцы, рёбра и сложные участки.
| Формула | Что рассчитывает | Комментарий |
|---|---|---|
| S = L × B | Площадь плитного фундамента | Используется для расчёта бетона, утеплителя и гидроизоляции |
| V = S × H | Объём бетона для простой плиты | Рёбра, утолщения и перепады считают отдельно |
| N = S / A | Количество плит утеплителя | Нужен запас на подрезку и торцевое утепление |
| P = 2 × (L + B) | Периметр плиты | Используется для расчёта торцевого утепления и опалубки |
| Sо = P × Bо | Площадь утеплённой отмостки | Где Bо — ширина отмостки |
Формулы подходят для предварительной оценки материалов. Для реальной плиты нужно рассчитывать давление на грунт, прогиб, армирование, толщину утеплителя, локальные нагрузки и работу основания при сезонном увлажнении и промерзании.

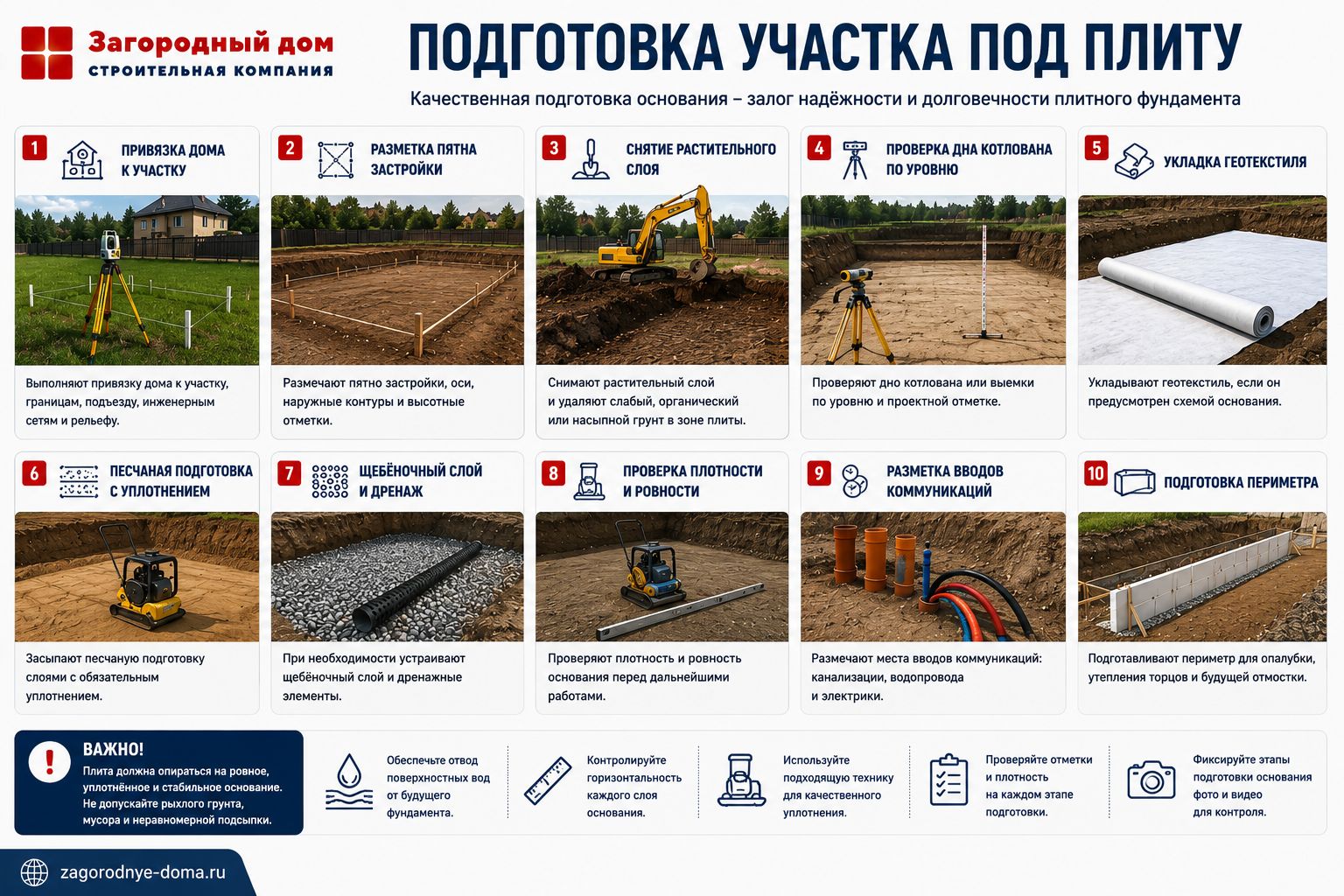

Подготовка участка под плиту
Качество подготовки участка определяет работу всего фундамента. Плита должна опираться на ровное, уплотнённое и стабильное основание, а не на рыхлый грунт, строительный мусор или неравномерную подсыпку.
- Выполняют привязку дома к участку, границам, подъезду, инженерным сетям и рельефу.
- Размечают пятно застройки, оси, наружные контуры и высотные отметки.
- Снимают растительный слой и удаляют слабый, органический или насыпной грунт в зоне плиты.
- Проверяют дно котлована или выемки по уровню и проектной отметке.
- Укладывают геотекстиль, если он предусмотрен схемой основания.
- Засыпают песчаную подготовку слоями с обязательным уплотнением.
- При необходимости устраивают щебёночный слой и дренажные элементы.
- Проверяют плотность и ровность основания перед дальнейшими работами.
- Размечают места вводов коммуникаций, канализации, водопровода и электрики.
- Подготавливают периметр для опалубки, утепления торцов и будущей отмостки.
Главная ошибка на этом этапе — насыпать толстую подушку без послойного уплотнения. Такая подготовка может просесть под плитой, и фундамент потеряет равномерную опору.
Дренаж, гидроизоляция и утепление плиты
Плитный фундамент особенно чувствителен к воде под основанием и у торцов. Если вода скапливается под плитой, грунт меняет свойства, усиливается морозное пучение, а утеплитель и гидроизоляция работают в тяжёлых условиях.
Дренаж предусматривают при влажных грунтах, высоком уровне воды, плохом естественном водоотводе или риске сезонного подтопления. Он должен работать вместе с уклонами участка, отмосткой и водосточной системой.
Гидроизоляция защищает бетон и внутренние помещения от влаги. В плитном фундаменте она может располагаться под плитой, по подготовке, под стяжками, по торцам и в местах примыкания к стенам. Особое внимание уделяют нахлёстам, вводам коммуникаций и проколам.
Утепление плиты снижает теплопотери через пол и уменьшает промерзание основания. Для этой зоны применяют жёсткие утеплители с низким водопоглощением и достаточной прочностью на сжатие. Обычные мягкие материалы для такой нагрузки не подходят.
Опалубка и армирование плитного фундамента
Опалубка задаёт форму и высоту будущей плиты. Она должна выдержать давление бетонной смеси, сохранить размеры и не разойтись при заливке. Для плит с утеплением торцов опалубка часто работает вместе с теплоизоляционными элементами.
Армирование выполняют по проекту. В простой плите это может быть нижняя и верхняя сетка, связанные между собой фиксаторами и поддерживающими элементами. В плитах с рёбрами жёсткости дополнительно армируют утолщения, зоны под несущими стенами, углы и места локальных нагрузок.
Арматура должна иметь защитный слой бетона. Её нельзя укладывать прямо на утеплитель, гидроизоляцию или подсыпку без фиксаторов. Если каркас сместится вниз или вверх, плита не будет работать так, как рассчитано.
Перед бетонированием проверяют арматуру, шаг сеток, нахлёсты, защитный слой, выпуски, закладные элементы и гильзы коммуникаций. После заливки доступ к этим узлам будет закрыт.
Коммуникации в плитном фундаменте
Коммуникации в плитном фундаменте нужно проектировать до заливки. Канализация, водопровод, электрика, вводы в котельную, тёплый пол и закладные элементы должны быть привязаны к планировке дома и чистовым отметкам пола.
Канализационные трубы особенно важно выставить с правильным уклоном и выводом. Ошибка в положении трубы после бетонирования может потребовать сложной переделки, штробления или изменения планировки санузла.
Трубы и гильзы должны быть защищены от смещения при заливке бетона. Их фиксируют, проверяют отметки, уклоны, расстояния до стен и выпусков. Перед бетонированием желательно выполнить контрольную проверку всех вводов по проекту.
Если в плите предусмотрен водяной тёплый пол, контуры укладывают после подготовки основания и армирования по принятой системе. Перед заливкой трубы проверяют на герметичность и фиксируют так, чтобы они не всплывали и не смещались.
Заливка плитного фундамента
Заливка плиты требует непрерывной подачи бетона, подготовки рабочих, инструмента и подъезда техники. Большую плиту сложно качественно залить небольшими порциями с большими перерывами.
- Проверяют готовность основания, опалубки, утеплителя, гидроизоляции и арматуры.
- Проверяют коммуникации, гильзы, закладные, тёплый пол и их фиксацию.
- Организуют подъезд миксеров и способ подачи бетона к дальним участкам плиты.
- Принимают бетонную смесь с характеристиками, указанными в проекте.
- Равномерно распределяют бетон по площади, не перегружая отдельные участки опалубки.
- Уплотняют смесь вибратором или другим предусмотренным способом.
- Контролируют заполнение зон вокруг арматуры, коммуникаций, рёбер и углов.
- Выводят верх плиты по проектной отметке.
- Выравнивают поверхность под дальнейшее устройство пола или стяжки.
- Защищают бетон от пересыхания, дождя, замораживания и механических повреждений.
- Обеспечивают уход за бетоном до набора прочности.
Плиту желательно бетонировать за один технологический цикл. Если рабочие швы неизбежны, они должны быть предусмотрены проектом. Случайные перерывы в неподходящих местах снижают качество монолита.
Плитный фундамент особенно требователен к коммуникациям. Перед заливкой нужно проверить каждую трубу, гильзу, контур тёплого пола и выпуск, потому что после бетонирования исправление ошибок становится сложным и дорогим.
Уход за бетоном после заливки
После заливки бетон должен набрать прочность в нормальных условиях. В первые дни ему нужна защита от пересыхания, дождя, перегрева, замораживания и механических повреждений.
В жаркую и сухую погоду поверхность укрывают и при необходимости увлажняют. Если бетон быстро потеряет влагу, верхний слой может потрескаться и стать слабым.
В холодную погоду свежий бетон нельзя оставлять без защиты. Замерзание до набора прочности может нарушить структуру материала и снизить долговечность фундамента.
Нагружать плиту стенами, паллетами блоков, кирпичом или тяжёлой техникой нужно после достаточного набора прочности. Срок зависит от состава смеси, температуры, влажности и условий выдерживания.
Типичные ошибки при устройстве плитного фундамента
Ошибки плитного фундамента часто связаны с подготовкой основания и инженерией. Сама плита может выглядеть ровной и прочной, но проблемы проявляются позже: трещины в полу, холодные зоны, промерзание, просадка, сырость или невозможность правильно подключить коммуникации.
- Выбирают плиту без оценки грунта и уровня воды.
- Оставляют под плитой растительный, органический или рыхлый насыпной грунт.
- Не уплотняют песчаную подушку послойно.
- Не делают дренаж при влажном участке и плохом водоотводе.
- Используют утеплитель без достаточной прочности на сжатие.
- Повреждают гидроизоляцию при армировании и монтаже коммуникаций.
- Укладывают арматуру без защитного слоя и фиксаторов.
- Не усиливают зоны под несущими стенами, печью, колоннами и тяжёлыми узлами.
- Забывают гильзы и вводы коммуникаций до заливки.
- Ошибаются с уклоном канализации или положением труб.
- Заливают плиту частями с большими перерывами без проектных рабочих швов.
- Не уплотняют бетон и оставляют пустоты вокруг арматуры.
- Не ухаживают за бетоном после заливки.
- Не утепляют торцы плиты и получают мостик холода по периметру.
- Не увязывают фундамент с крыльцом, террасой, отмосткой и входами.
Одна из самых частых ошибок — считать плитный фундамент простой бетонной площадкой. На самом деле это несущая конструкция с инженерией, армированием, теплотехникой и водоотводом. Ошибка в любом слое влияет на весь дом.
Плитный фундамент для разных домов
Плита может применяться для разных типов домов, но её конструкция будет отличаться. Нагрузка от каркасного дома, газобетонной коробки и кирпичного здания различается, поэтому нельзя использовать одну и ту же схему без расчёта.
| Тип дома | Особенности плитного основания | Что проверить |
|---|---|---|
| Каркасный дом | Нагрузка сравнительно небольшая, плита удобна как основание под полы | Утепление, тёплый пол, крепление обвязки, вводы коммуникаций |
| Дом из газобетона | Материал чувствителен к неравномерным деформациям | Жёсткость плиты, армирование, ровность основания, армопояса |
| Кирпичный дом | Высокая нагрузка от стен и перекрытий | Толщину плиты, рёбра, грунты и локальные нагрузки |
| Дом из бруса или бревна | Плита даёт ровное основание и защищённый пол | Гидроизоляцию под древесиной, крепление нижней обвязки, вентиляцию помещений |
| Баня | Высокая влажность и температурные перепады | Гидроизоляцию, трапы, уклоны, утепление и вывод канализации |
| Гараж | Плита часто совмещает фундамент и пол | Нагрузку от автомобиля, въезд, уклоны, износостойкий верхний слой |
Для газобетонного дома особенно важна равномерность основания. Для каркасного дома — защита от теплопотерь через пол. Для гаража — прочность верхнего слоя и устойчивость к точечным нагрузкам от автомобиля.
Плитный фундамент и утеплённая отмостка
Утеплённая отмостка помогает уменьшить промерзание грунта рядом с плитой и отвести воду от дома. Она особенно полезна на влажных и пучинистых грунтах, а также при утеплённой плите без высокого цоколя.
Отмостка должна иметь уклон от здания. Если вода будет скапливаться у торца плиты, возрастёт риск промерзания, намокания утеплителя, разрушения отделки и подмыва подготовки.
Утепление отмостки должно стыковаться с торцевым утеплением плиты без разрыва. Если оставить мостик холода по периметру, нижняя часть стен и пол у наружных стен могут оставаться холодными.
Водосточные трубы нужно выводить так, чтобы вода не падала рядом с фундаментом. Дренаж, ливневая канализация, уклоны участка и отмостка должны работать как единая система.
Частые вопросы
Что лучше: плитный или ленточный фундамент?
Нужно ли утеплять плитный фундамент?
Можно ли сделать плитный фундамент без дренажа?
Какая толщина плиты нужна для дома?
Можно ли заливать плиту частями?
Когда прокладывать коммуникации в плитном фундаменте?
Почему плитный фундамент трескается?
Что учесть перед строительством
Плитный фундамент подходит для многих частных домов, бань, гаражей и хозяйственных построек, особенно когда нужна равномерная опора, полы по грунту, утепление основания и снижение риска локальных осадок. Но плита требует точного проекта, подготовленного основания, правильного армирования, гидроизоляции, утепления и водоотвода.
Перед началом работ нужно оценить грунты, уровень воды, вес дома, планировку, несущие стены, коммуникации, тёплый пол, толщину плиты, рёбра жёсткости, дренаж и отмостку. Формулы S = L × B, V = S × H, N = S / A и P = 2 × (L + B) помогают предварительно рассчитать материалы, но не заменяют проектный расчёт основания.
Если плитный фундамент проектируется для нового загородного дома, его лучше увязывать со стеновыми материалами, перекрытиями, инженерией, полами, крыльцом, террасой, водостоками, дренажом и утеплённой отмосткой. Компания «Загородный дом» строит загородные дома под ключ в Санкт-Петербурге и Ленинградской области и выполняет строительство фундамента, поэтому плитное основание можно рассматривать как часть общего проекта, сметы, этапов работ и дальнейшей эксплуатации здания.
