Радиаторы отопления в доме: сколько секций нужно, где их ставить и какую схему разводки выбрать в проекте

Число секций радиатора определяется теплопотерями конкретной комнаты, а не её площадью и не привычкой «одна секция на квадратный метр». Две комнаты одинакового размера требуют разной мощности приборов, если одна угловая с двумя окнами, а другая внутренняя. Разберём, от чего зависит расчёт, где радиаторы ставят и почему схему разводки закладывают в проект вместе с планировкой.

Что определяет мощность прибора в комнате

Считают не площадь, а тепло, которое комната отдаёт наружу: через наружные стены, окна, пол над холодным подпольем и кровлю, если помещение под крышей. Угловая комната теряет больше, чем внутренняя; комната с панорамным остеклением — больше, чем с одним окном.

На итог влияет и температура теплоносителя. Один и тот же радиатор при подаче семьдесят градусов и при подаче пятьдесят отдаёт разное количество тепла, поэтому паспортную мощность пересчитывают под реальный режим системы.

Рассчитайте число секций по комнатам заранее: ориентир даёт калькулятор секций радиатора, а окончательный подбор делают в проекте отопления после теплотехнического расчёта.

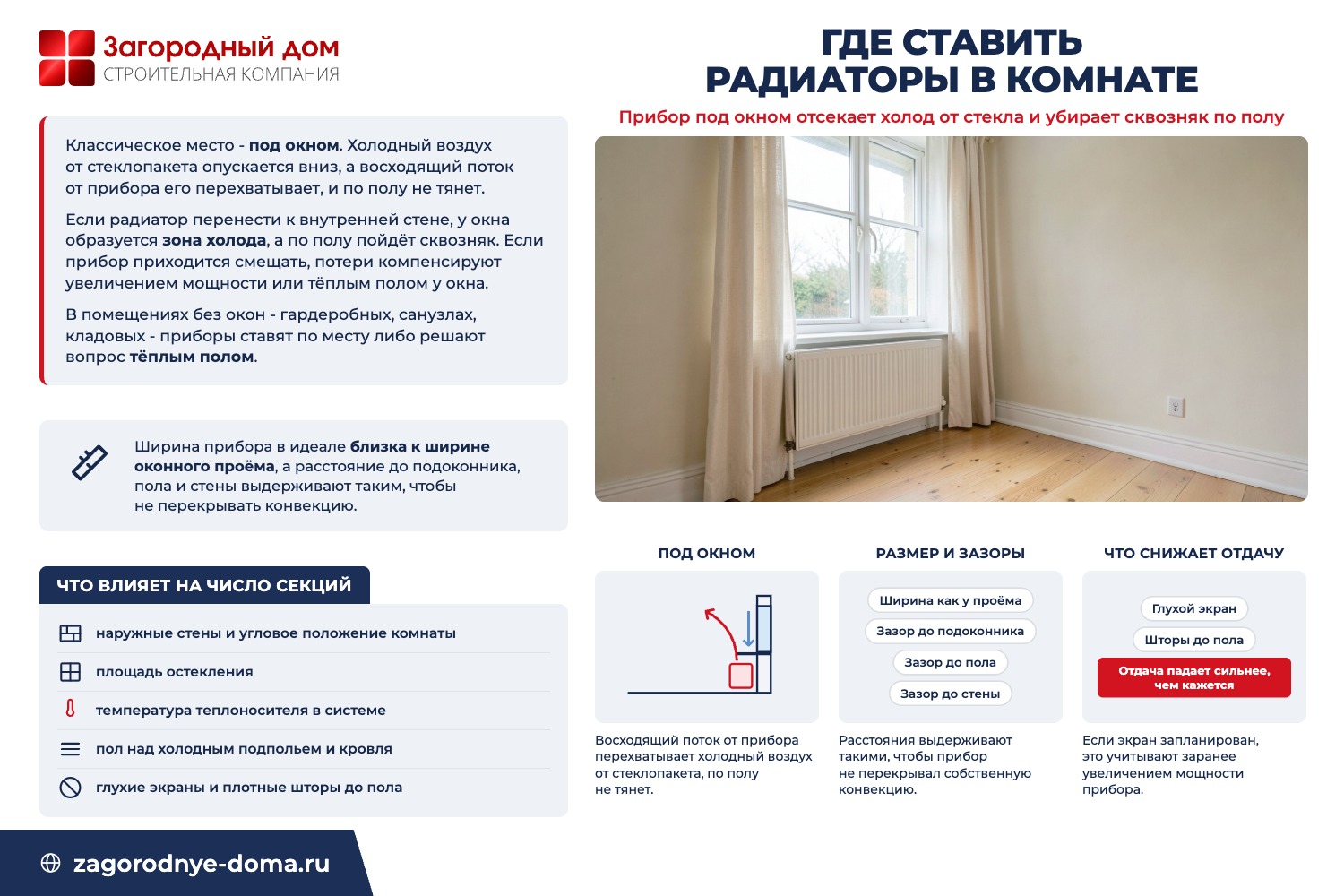

Где ставить радиаторы

Классическое место — под окном. Холодный воздух от стеклопакета опускается вниз, восходящий поток от прибора его перехватывает, и по полу не тянет. Если радиатор перенести к внутренней стене, у окна образуется зона холода, а по полу пойдёт сквозняк.

Ширина прибора в идеале близка к ширине оконного проёма, а расстояние до подоконника, пола и стены выдерживают такое, чтобы не перекрывать конвекцию. Глухие экраны и плотные шторы до пола снижают отдачу прибора заметно сильнее, чем кажется.

В помещениях без окон — гардеробных, санузлах, кладовых — приборы ставят по месту либо решают вопрос тёплым полом.

Разводка: однотрубная, двухтрубная, коллекторная

Однотрубная схема проще и экономит трубу, но приборы в конце ветки получают уже остывший теплоноситель, и балансировать её сложнее. Двухтрубная подаёт на каждый радиатор одинаково горячую воду и настраивается точнее.

Коллекторная разводка ведёт отдельную пару труб к каждому прибору от коллектора. Труб больше, зато любой радиатор можно отключить и настроить независимо, а соединений в стяжке нет. Схему выбирают на стадии проекта: она определяет, где пройдут трассы и как будет устроена стяжка.

Радиаторы и тёплый пол вместе

Комбинация встречается чаще, чем чистая схема: тёплый пол в санузлах, прихожей и кухне-гостиной, радиаторы в спальнях и у больших окон. Такое сочетание требует разной температуры подачи, поэтому в схеме появляется смесительный узел.

Что выбрать основным контуром и где ограничиться поддержкой — разбирается в статье про тёплый пол в частном доме.

Настройка и балансировка

После монтажа систему балансируют: настраивают расход по веткам и приборам, чтобы дальние комнаты грелись не хуже ближних. Термостатические головки на радиаторах позволяют держать разную температуру в спальне и гостиной без переделки схемы.

Если систему не отбалансировать, ближние приборы забирают поток на себя, а дальние остаются холодными. Это не дефект радиаторов, а несделанная настройка.

Можно ли считать секции по площади комнаты?

Только очень грубо. Расчёт по площади не учитывает наружные стены, площадь окон, этаж и температуру подачи, а разница между угловой и внутренней комнатой одинакового размера бывает существенной. Для проекта считают по теплопотерям помещения.

Обязательно ли ставить радиатор под окном?

Это оптимальное место: поток тёплого воздуха отсекает холод от стеклопакета и убирает сквозняк по полу. Если прибор приходится смещать, потери компенсируют увеличением мощности или тёплым полом у окна. Решение принимают при проектировании, а не при расстановке мебели.

Можно ли обойтись только тёплым полом без радиаторов?

В хорошо утеплённом доме - да, если расчёт подтверждает, что пол покрывает теплопотери каждого помещения. В домах с большим остеклением и высокими потолками у окон обычно оставляют радиаторы. Схему определяют расчётом, а не общим правилом.

Влияет ли материал радиатора на число секций?

Да, у приборов разной конструкции разная отдача одной секции, и паспортные значения указывают для определённого режима. При расчёте берут характеристики выбранного типа прибора и пересчитывают под температуру подачи вашей системы.

Почему дальние комнаты греются хуже?

Обычно это несбалансированная система: ближние приборы забирают больший расход. Лечится настройкой балансировочной арматуры, а не увеличением температуры котла. В однотрубной схеме такая проблема возникает чаще, чем в двухтрубной и коллекторной.

Можно ли закрыть радиатор декоративным экраном?

Можно, но отдача упадёт, и это учитывают заранее увеличением мощности прибора. Глухой экран без решётки и плотные шторы до пола ухудшают конвекцию сильнее всего. Если экран запланирован, скажите об этом до подбора радиаторов.
