Пристройка к дому почти всегда садится иначе, чем старая часть: у неё другой вес, свежий фундамент и неосевший грунт. Поэтому её отделяют от дома деформационным швом. Узел примыкания стен и кровли проектируют так, чтобы разная осадка не рвала конструкции.
Почему пристройку не связывают с домом жёстко
Старый дом уже прошёл основную осадку: грунт под его фундаментом уплотнён годами нагрузки. Новая пристройка только начинает этот путь, и её осадка будет больше, чем у существующей части.
Добавляется разница в весе. Пристройка почти никогда не повторяет дом по конструкции: терраса легче, каменная пристройка тяжелее. Разный вес — разная осадка даже на однородном грунте.
Третий фактор — грунт под новым фундаментом. Траншея или котлован нарушают структуру грунта рядом с домом, и обратная засыпка уплотняется неравномерно.
Если при этом жёстко связать два фундамента и перевязать стены, вся разница осадки превратится в усилие в конструкции. Результат предсказуем: трещина по линии примыкания, причём чаще в старой стене.
Поэтому стандартное решение — независимый фундамент пристройки и деформационный шов по всей высоте примыкания. Объём бетона под основание считают отдельно: рассчитайте объём бетона для фундамента.
Фундамент пристройки
Тип основания выбирают по геологии и по весу пристройки. Для лёгкой каркасной пристройки или террасы подходят сваи с ростверком. Для каменной пристройки с перекрытием — лента или плита, по тем же правилам, что и для нового дома.
Главное требование — не подкапывать существующий фундамент. Выемка грунта рядом с подошвой старого основания снимает с него боковую поддержку, и дом может получить осадку именно от земляных работ. Поэтому глубину и расстояние до существующего фундамента определяют расчётом.
Второй момент — глубина заложения. Новый фундамент на пучинистом грунте без утепления и дренажа будет двигаться сезонно, а старый — нет. Это добавит к разнице осадки ещё и ежегодный цикл подъёма и опускания. Какие грунты встречаются на участках региона и как они влияют на выбор основания, разобрано в материале про геологию и грунты на участке.
Третий — водоотвод. Пристройка меняет геометрию отмостки и водостока, и об этом думают сразу: вода, которая раньше уходила от дома, может начать скапливаться в углу примыкания.

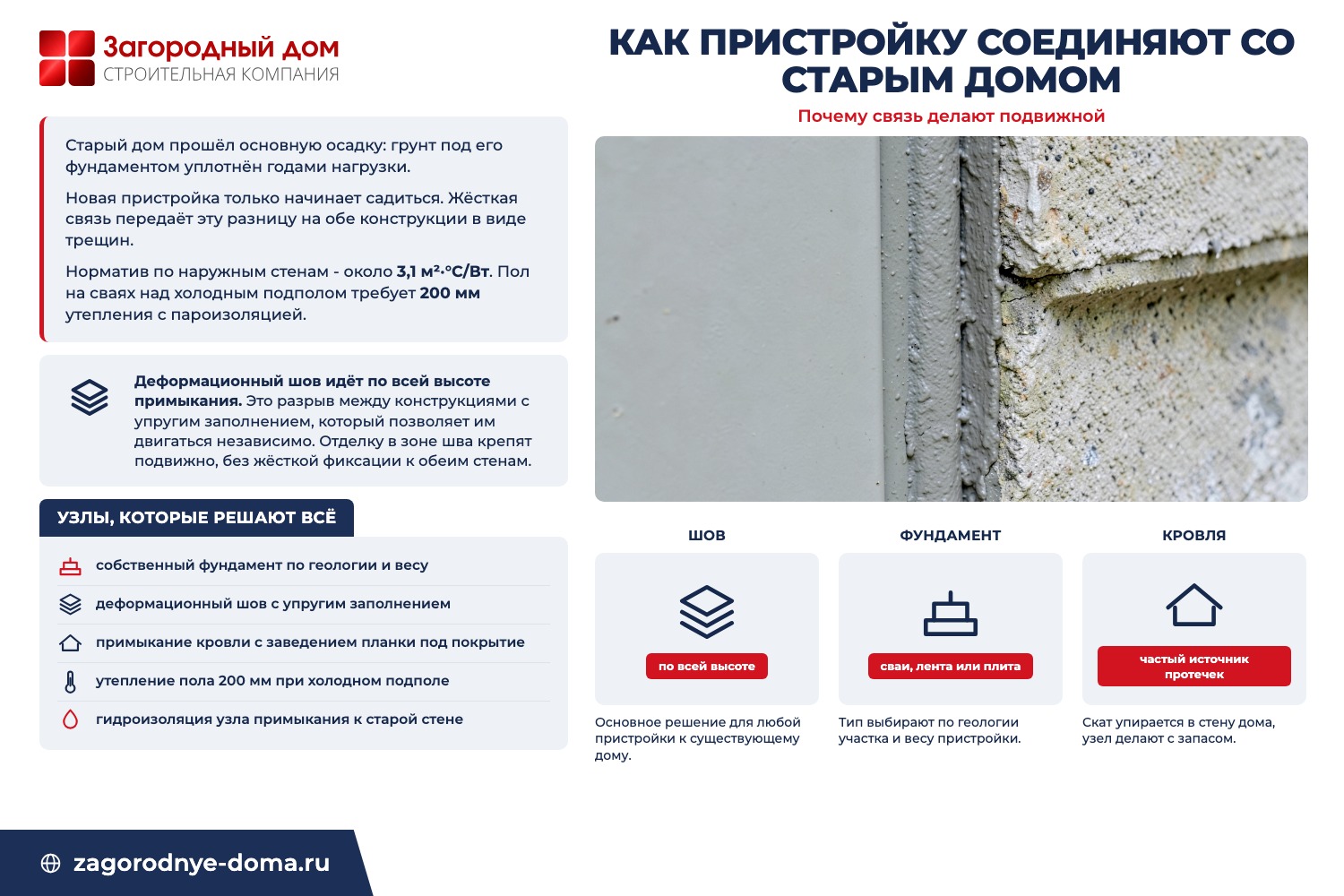

Деформационный шов
Это разрыв между конструкциями, который позволяет им двигаться независимо. Шов идёт по всей высоте примыкания: от подошвы фундамента до кровли.
Что в нём находится: упругий заполнитель, не передающий усилие, и герметизация с обеих сторон — от воды снаружи и от продувания изнутри. Шов не должен быть ни пустым, ни заполненным жёстким материалом.
Типичная ошибка — заделать шов цементным раствором «чтобы не дуло». Жёсткое заполнение превращает шов в связь, и смысл конструкции теряется. Вторая ошибка — забыть про шов в кровле и в отделке: конструкции развязаны, а штукатурка и покрытие кровли связывают их обратно.
В отделке шов тоже делают: в штукатурке по линии примыкания предусматривают профиль. Иначе трещина проявится именно в отделке.
Узел примыкания стен
| Решение | Как работает | Когда применяют |
|---|---|---|
| Деформационный шов с упругим заполнением | Конструкции движутся независимо | Основное решение для любой пристройки |
| Скользящее соединение по направляющим | Фиксирует стену в плоскости, допускает вертикальное движение | Каркасные пристройки, примыкание к каменной стене |
| Жёсткая перевязка кладки | Передаёт усилия между частями | Не применяют при разной осадке |
| Общий фундамент с усилением | Делает части одной конструкцией | Только при расчёте и подготовке основания |
Отдельный вопрос — крепление каркасной пристройки к стене старого дома. Её не прибивают наглухо: применяют соединение, которое держит стену от отклонения, но допускает вертикальное перемещение. Иначе осадка пристройки оторвёт крепления вместе с куском отделки.
Пристройка как часть теплового контура
Если пристройка отапливаемая, она становится частью теплового контура дома, и требования к ней те же, что к новому строительству: нормативное сопротивление теплопередаче около 3,1 м²·°C/Вт по наружным стенам региона.
Отдельно считают стену между домом и пристройкой. Пока пристройки не было, это была наружная стена с утеплением или без него. После пристройки она оказывается внутренней, и её теплотехника перестаёт иметь значение — но только если пристройка отапливаемая.
Для холодной пристройки — террасы, тамбура, кладовой — картина обратная: стена остаётся границей тёплого контура, и утеплять её нужно по-прежнему. Это решение принимают до работ, потому что от него зависит и отделка, и инженерия в этой зоне.
Третий момент — пол пристройки. На сваях он остаётся над холодным продуваемым подполом и требует утепления 200 мм с пароизоляцией со стороны помещения, иначе зимой по полу будет идти холод.
Примыкание кровли
Самый частый источник протечек в пристройке. Кровля пристройки обычно ниже, и её скат упирается в стену старого дома.
Правильный узел включает три элемента: примыкающую планку с заводкой в стену или в штрабу, гидроизоляционный слой под покрытием с заходом на стену и свободу перемещения — узел не должен быть жёстко замонолитен в двух конструкциях одновременно.
Второе — водоотвод. Угол между стеной дома и скатом пристройки собирает воду и снег. Там предусматривают ендову или организованный отвод, иначе снеговой мешок каждую зиму будет стоять на узле примыкания.
Третье — вентиляция подкровельного пространства пристройки. Скат, упирающийся в стену, легко остаётся без выхода воздуха сверху, и тогда конденсат копится под покрытием.
Если кровлю дома меняют одновременно с пристройкой, узел решается проще — его проектируют целиком. Объём земляных работ и правила выемки грунта рядом с существующим основанием разобраны в материале про котлован под фундамент дома.
Можно ли связать пристройку с домом в одну конструкцию?
Какой фундамент делать под пристройку?
Что такое деформационный шов и чем его заполняют?
Почему трещина идёт именно по старой стене?
Где чаще всего протекает пристройка?
