Котлован под фундамент дома: глубина, откосы и вывоз грунта

Глубину котлована определяет тип фундамента и уровень слабого грунта. Под монолитную плиту снимают растительный слой и слабые прослойки, под ленту копают траншею до расчётной отметки. Откосы делают от 1:0,5 до 1:1 по грунту, а при глубине более 1,5 м стенки крепят.

От чего зависит глубина

Первый фактор — тип фундамента. Под плиту выемка идёт по всей площади на небольшую глубину: нужно убрать растительный слой и выйти на грунт с нормальной несущей способностью. Под ленту копают траншею по контуру стен, но глубже.

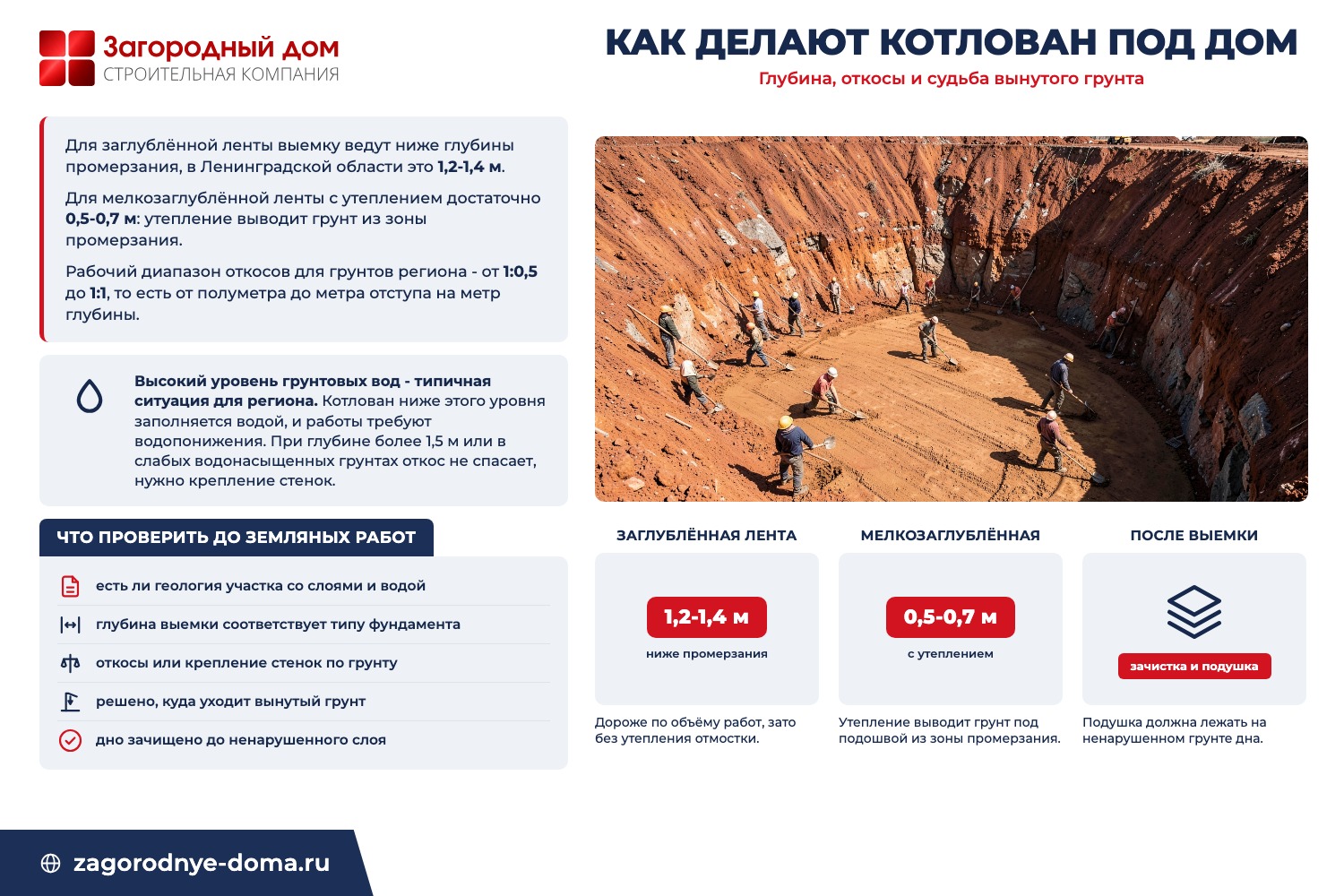

Второй — глубина заложения по расчёту. Для заглублённой ленты это уровень ниже глубины промерзания, в Ленинградской области 1,2-1,4 м. Для мелкозаглублённой ленты с утеплением — 0,5-0,7 м, потому что утепление выводит грунт под подошвой из зоны промерзания.

Третий — геология. Если под растительным слоем лежит торф, насыпной грунт или слабая прослойка, её снимают и заменяют подушкой. Глубина выемки тогда определяется мощностью этого слоя.

Четвёртый — уровень грунтовых вод. Выемка ниже уровня воды означает водоотлив по ходу работ и раскисание дна котлована. Это одна из главных причин, по которой в регионе предпочитают плиту: она не требует глубокой выемки.

Объём выемки по выбранной схеме считают до работ: рассчитайте объём котлована.

Откосы и крепление стенок

Вертикальная стенка выемки держится только в плотном связном грунте и только на небольшой глубине. В остальных случаях грунт обрушивается, причём внезапно.

Поэтому стенкам придают уклон — откос. Его крутизна зависит от грунта: в плотной глине допустим более крутой откос, в песке требуется положе. Рабочий диапазон для грунтов региона — от 1:0,5 до 1:1, то есть на метр глубины от полуметра до метра отступа по горизонтали.

При глубине более 1,5 м или в слабых водонасыщенных грунтах откос не спасает: стенки крепят щитами с распорками или шпунтом. Это требование безопасности — обрушение стенки котлована при работах внизу опасно для людей.

Второй аспект откосов — площадь. Котлован с откосами занимает заметно больше места, чем сам фундамент. На тесном участке это ограничивает работы: откос может выйти за границу участка или подойти к существующим постройкам.

Третий — обратная засыпка. Пространство между откосом и фундаментом засыпают и уплотняют, и качество этой работы влияет на дальнейшее поведение грунта у фундамента.

Грунтовые воды в котловане

Высокий уровень грунтовых вод — типичная ситуация для Ленинградской области, и котлован ниже этого уровня заполняется водой.

Следствия. Дно раскисает, теряет несущую способность, и подушку невозможно нормально уплотнить. Арматурные работы и заливка в воде недопустимы. Стенки в водонасыщенном грунте неустойчивы даже при откосах.

Решения. Водоотлив — откачка воды насосами с приямков по ходу работ; работает при умеренном притоке. Водопонижение — временное снижение уровня воды системой колодцев; применяют при значительном притоке. Изменение решения по фундаменту — переход на плиту или сваи, что часто дешевле борьбы с водой.

Отдельно — дренаж как постоянная мера. Он не решает проблему котлована, но снимает воду от готового фундамента. Как устроен отвод воды с участка, разобрано в материале про дренаж участка и отвод ливневых вод.

Куда девать грунт

Объём вынутого грунта на доме средней площади значителен, и вопрос «куда» решают до начала работ.

Варианты. Часть грунта используют на участке: для обратной засыпки, для планировки рельефа, для подсыпки под отмостку и дорожки. Растительный слой складируют отдельно — он пригодится для озеленения.

Остальное вывозят. Это отдельная позиция в смете, и её размер зависит от объёма и расстояния. На тесном участке добавляется сложность: технике нужно место для подъезда и погрузки.

Чего не делают — не засыпают пазухи котлована вынутой из него глиной без уплотнения: она будет пучиться и просаживаться у фундамента. И не оставляют грунт навалом у стенок выемки — дополнительная нагрузка провоцирует обрушение откоса.

Что проверить до начала земляных работ

Земляные работы — этап, на котором ошибки стоят дорого и исправляются только повторной выемкой.

• Есть ли геология: без неё глубина выемки определяется на глаз по первому слою.
• Вынесены ли оси дома и отметки в натуру до копки.
• Определён ли уровень грунтовых вод и предусмотрен ли водоотлив.
• Куда идёт вынутый грунт и сколько его вывозится — позиция должна быть в смете.
• Есть ли место под откосы и подъезд техники с учётом границ участка.
• Как защищено дно от размывания дождём, если между выемкой и бетонированием пройдёт время.

Последний пункт упускают чаще всего. Открытый котлован под дождём набирает воду, дно раскисает, а откосы оплывают. Между выемкой и устройством подушки не должно быть долгой паузы; при её неизбежности дно защищают.

Чем грозит ошибка: фундамент, вставший на разрыхлённое или размытое основание, даёт неравномерную осадку. Для каменных стен это означает трещины, и исправление уже затрагивает конструкцию дома.

Что идёт после выемки

Ключевой момент — дно не разрыхляют. Переборка грунта ниже проектной отметки с последующей досыпкой тем же грунтом даёт слой с худшими характеристиками, чем ненарушенное основание. Если переборка случилась, её заполняют песком или щебнем с уплотнением.

Какие грунты встречаются на участках региона и как они влияют на выбор фундамента, разобрано в материале про геологию и грунты на участке.

Объём выемки, схему откосов и обращение с грунтом мы закладываем в проект и смету до выхода техники на участок. Компания «Загородный дом» выполняет земляные работы и заливку фундамента в Санкт-Петербурге и Ленинградской области по рабочему проекту.
