Армопояс для газобетона устраивают для распределения нагрузок, усиления стен, связывания коробки дома в единый контур и подготовки прочного основания под перекрытия, мауэрлат, стропильную систему и другие нагруженные элементы. Газобетон хорошо работает как стеновой материал, но из-за пористой структуры хуже воспринимает точечные нагрузки, распор, изгиб и вырыв крепежа.
Железобетонный пояс особенно важен в домах из газобетонных блоков с плитами перекрытия, деревянными балками, тяжёлой кровлей, мансардой, большими проёмами, сложной формой крыши и нестандартной планировкой. Без армопояса верхние ряды блоков могут трескаться, анкеры держаться ненадёжно, а нагрузки от перекрытий и кровли передаваться на стены неравномерно.
Правильный армопояс — это не просто слой бетона по верху стены. Он должен иметь рабочий арматурный каркас, достаточное сечение, защитный слой бетона, связанные углы, подготовленную опалубку, продуманное утепление наружной части и качественную заливку без пустот. Ошибки в этом узле часто приводят к трещинам, мостикам холода, промерзанию верхней части стены и проблемам при монтаже перекрытий или крыши.
Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Доверьте работу профессионалам или проведите консультацию.
Что такое армопояс для газобетона
Армопояс для газобетона — это монолитный железобетонный пояс, который устраивают по периметру стен или на отдельных конструктивных уровнях здания. Внутри пояса размещают арматурный каркас, а бетон после набора прочности работает как распределяющий и связывающий элемент.
В доме из газобетона армопояс может применяться под межэтажные перекрытия, под мауэрлат, по верхнему ряду стен, над проёмами, в уровне перекрытия или как часть общей схемы усиления коробки. Его задача — принять усилия, которые газобетонные блоки не должны воспринимать напрямую.
Газобетон имеет ячеистую структуру. Он лёгкий, тёплый и удобный в кладке, но менее устойчив к локальному сжатию и вырывным усилиям, чем монолитный бетон. Поэтому анкеры, балки, плиты и мауэрлат лучше опирать не на сами блоки, а на распределяющий железобетонный контур.
Армопояс должен быть непрерывным там, где он работает как замкнутый контур. Если его разорвать в углах, проёмах или местах примыканий, он потеряет часть своей функции.
Зачем нужен армопояс в доме из газобетона
Армопояс решает сразу несколько задач. Он не только усиливает верх стен, но и помогает всей коробке здания воспринимать нагрузки более равномерно.
- распределяет нагрузку от плит, балок, мауэрлата и кровли;
- связывает наружные и внутренние несущие стены в жёсткий контур;
- снижает риск трещин в верхних рядах газобетона;
- создаёт прочное основание для анкеров и шпилек;
- компенсирует локальные нагрузки от перекрытий;
- повышает устойчивость стен к распору стропильной системы;
- выравнивает верхнюю плоскость кладки;
- помогает воспринимать ветровые и снеговые нагрузки через кровлю;
- уменьшает риск скалывания блоков под точечными опорами;
- упрощает монтаж мауэрлата, балок и перекрытий.
Если дом строится из газобетона, армопояс чаще всего рассматривают как обязательный конструктивный элемент. Исключения возможны только при проектном решении, где нагрузки распределяются другим способом.
Когда армопояс особенно необходим
Армопояс нужен не только для больших домов. Даже одноэтажное здание из газобетона может испытывать нагрузки, которые лучше передавать через железобетонный пояс.
| Ситуация | Зачем нужен армопояс |
|---|---|
| Плиты перекрытия | Распределяет нагрузку от плит и снижает риск разрушения верхних блоков |
| Деревянные балки | Создаёт ровную и прочную опору под балки |
| Мауэрлат и стропильная система | Позволяет надёжно закрепить мауэрлат и воспринимать распор крыши |
| Мансардный этаж | Усиливает стены в зоне сложной кровельной нагрузки |
| Большие оконные проёмы | Помогает распределить напряжения около ослабленных участков стены |
| Сложная форма дома | Связывает ломаные участки, эркеры, пристройки и углы |
| Слабые или неоднородные основания | Снижает риск трещин от неравномерных деформаций |
Если в доме есть тяжёлые перекрытия, сложная крыша, большие пролёты или нестандартные узлы, размеры и армирование пояса нужно определять не приблизительно, а по проекту.
Какие бывают армопояса в доме из газобетона
В одном доме может быть несколько железобетонных поясов на разных уровнях. Их назначение отличается, поэтому нельзя автоматически делать все пояса одинаковыми.
| Вид армопояса | Где располагается | Основная задача |
|---|---|---|
| Цокольный пояс | По фундаменту или цоколю перед кладкой стен | Выравнивание основания и распределение нагрузки от стен |
| Межэтажный армопояс | Под плитами или балками перекрытия | Распределение нагрузки от перекрытий |
| Армопояс под мауэрлат | По верхнему ряду наружных стен | Крепление мауэрлата и передача нагрузки от кровли |
| Пояс под монолитное перекрытие | В уровне опирания перекрытия | Связь стен и работа с монолитной плитой |
| Локальное усиление | В отдельных зонах проёмов и нагруженных участков | Снижение риска трещин и перераспределение усилий |
Для дома из газобетона чаще всего обсуждают два основных пояса: под перекрытие и под мауэрлат. Если дом одноэтажный с деревянным перекрытием и крышей, верхний армопояс обычно совмещает функции распределения нагрузки и крепления кровельной системы.
Размеры армопояса для газобетона
Размеры армопояса зависят от толщины стен, типа перекрытий, этажности, кровли, нагрузок и схемы армирования. Универсального размера для всех домов нет, но есть практические ориентиры, которые часто используют в малоэтажном строительстве.
| Параметр | Распространённый ориентир | Что учитывать |
|---|---|---|
| Высота армопояса | Обычно около 200–300 мм | Нужно разместить арматурный каркас и защитный слой бетона |
| Ширина армопояса | По толщине стены или меньше с наружным утеплением | Пояс не должен становиться сильным мостиком холода |
| Защитный слой бетона | Несколько сантиметров до арматуры | Каркас не должен касаться блоков и опалубки |
| Количество продольных стержней | Часто 4 стержня в пространственном каркасе | Точная схема зависит от нагрузок |
| Шаг хомутов | По проекту или принятой схеме армирования | Хомуты должны удерживать каркас и форму пояса |
Если стена выполнена из газобетона толщиной 300–400 мм, железобетонный пояс часто делают не на всю толщину, а с наружным утеплительным вкладышем. Это помогает сохранить прочность и уменьшить теплопотери через бетон.
Ширина армопояса и утепление
Железобетон имеет более высокую теплопроводность, чем газобетон. Поэтому армопояс, залитый на всю ширину стены без утепления, может стать холодной полосой по периметру дома.
Чтобы снизить мостик холода, наружную часть пояса утепляют. Для этого можно использовать U-блоки с наружным теплоизоляционным вкладышем, несъёмную опалубку с утеплителем или отдельную вставку из теплоизоляции в наружной зоне.
С внутренней стороны пояс должен сохранять достаточное сечение для работы арматурного каркаса и восприятия нагрузок. Утепление нельзя устанавливать так, чтобы оно случайно уменьшило несущую часть пояса ниже проектного значения.
Если фасад будет дополнительно утепляться снаружи, армопояс всё равно нужно учитывать в теплотехнической схеме. Наружный утеплитель должен перекрывать железобетонный участок без разрывов.
Схема армирования армопояса
Армирование армопояса выполняют пространственным каркасом. Обычно он состоит из продольных рабочих стержней и поперечных хомутов, которые удерживают стержни в нужном положении.
| Элемент каркаса | Назначение | Что важно |
|---|---|---|
| Продольная арматура | Воспринимает основные растягивающие усилия | Должна идти непрерывно по периметру с нахлёстами |
| Поперечные хомуты | Формируют каркас и удерживают стержни | Шаг должен быть равномерным |
| Г-образные элементы | Усиливают углы пояса | Нужны для нормальной передачи усилий в углах |
| П-образные элементы | Усиливают примыкания и отдельные узлы | Используются по схеме армирования |
| Фиксаторы защитного слоя | Поднимают каркас от основания и опалубки | Арматура не должна лежать на газобетоне |
Распространённая схема — четыре продольных стержня: два в нижней зоне и два в верхней. Но для конкретного дома количество арматуры, диаметр стержней и шаг хомутов должны соответствовать нагрузкам, пролётам и конструктивной схеме.
Армирование углов армопояса
Углы армопояса нельзя армировать простым пересечением стержней. В этих местах пояс должен работать как непрерывный замкнутый контур, передающий усилия между соседними стенами.
Для углов используют загнутые Г-образные элементы, П-образные элементы или другую проектную схему, которая обеспечивает нормальную анкеровку арматуры. Стержни должны заходить в соседние участки пояса с достаточным нахлёстом.
Если просто обрезать арматуру у угла и положить соседние стержни рядом, такой узел работает слабее. При нагрузках от перекрытий и кровли в углах могут появляться трещины.
Особенно внимательно армируют углы в домах со сложной формой: эркерами, ломаным периметром, пристройками, внутренними несущими стенами и разноуровневыми участками.
Опалубка для армопояса по газобетону
Для устройства армопояса применяют съёмную опалубку, U-образные газобетонные блоки, комбинированные решения или несъёмную опалубку с утеплителем. Выбор зависит от бюджета, толщины стен, требуемого сечения пояса и удобства монтажа.
| Вариант опалубки | Преимущества | Ограничения |
|---|---|---|
| U-блоки из газобетона | Удобны, сохраняют геометрию стены, работают как несъёмная опалубка | Нужно контролировать внутреннее сечение и утепление наружной зоны |
| Деревянная съёмная опалубка | Доступна и позволяет задать нужный размер пояса | Требует жёсткого крепления, чтобы не распёрло бетоном |
| Фанерные щиты | Дают ровную поверхность и подходят для аккуратной заливки | Нужны стяжки, подпорки и контроль геометрии |
| Несъёмная опалубка с утеплителем | Сразу уменьшает мостик холода | Нужно проверить прочность и правильное положение каркаса |
| Комбинированная опалубка | Позволяет решать сложные узлы | Требует аккуратной сборки и герметичности |
Опалубка должна выдержать давление бетона и сохранить форму пояса. Если щиты разойдутся во время заливки, верх стены получится кривым, а сечение пояса — непредсказуемым.
U-блоки для армопояса
U-блоки часто используют в домах из газобетона, потому что они позволяют сформировать аккуратный лоток под арматурный каркас и бетон. Внешне такой пояс лучше стыкуется с кладкой, а монтаж идёт быстрее, чем при сборке сложной опалубки.
Но U-блок сам по себе не является армопоясом. Армопоясом становится только железобетон внутри: каркас, бетон, защитный слой и правильная связь по периметру.
При использовании U-блоков нужно следить, чтобы арматура не касалась стенок лотка и дна. Каркас устанавливают на фиксаторы, а бетон должен полностью заполнить пространство вокруг стержней.
Если наружная стенка U-блока тонкая и холодная зона остаётся значительной, нужно предусмотреть дополнительное утепление пояса снаружи или в составе фасадной системы.
Бетон для армопояса
Для армопояса применяют бетон, способный набрать достаточную прочность и заполнить сечение вокруг арматуры без пустот. Смесь должна быть пластичной, но не водянистой.
Избыток воды в бетоне снижает прочность и повышает усадку. Слишком жёсткая смесь плохо проходит между арматурой, оставляет раковины и пустоты, особенно в узких U-блоках или плотном каркасе.
Бетон после укладки нужно уплотнять. В частном строительстве используют аккуратное штыкование или вибрирование, если это возможно без смещения опалубки, арматуры и закладных деталей.
После заливки бетон нужно защитить от пересыхания, дождя, замерзания и преждевременной нагрузки. Нельзя сразу ставить перекрытия или мауэрлат на свежий пояс, который не набрал прочность.
Технология устройства армопояса для газобетона
Армопояс выполняют после завершения нужного уровня кладки и проверки геометрии стен. Работы нужно вести последовательно, потому что после заливки исправить скрытые ошибки будет сложно.
- Проверяют верхний ряд газобетона, углы, диагонали и высотные отметки.
- Очищают поверхность блоков от пыли, крошки, раствора и мусора.
- Размечают высоту и ширину будущего армопояса.
- Устанавливают U-блоки, деревянную опалубку или комбинированную систему.
- Проверяют ровность опалубки по уровню и шнуру.
- Собирают арматурный каркас из продольных стержней и хомутов.
- Выполняют усиление углов Г-образными или П-образными элементами.
- Устанавливают каркас на фиксаторы защитного слоя.
- Размещают закладные элементы, шпильки или анкеры, если они предусмотрены.
- Проверяют положение арматуры, опалубки, утеплителя и закладных деталей.
- Заливают бетон по возможности за один приём по всему контуру.
- Уплотняют бетон без смещения каркаса и опалубки.
- Выравнивают верхнюю поверхность пояса.
- Защищают бетон на период набора прочности.
- После распалубки проверяют геометрию, раковины и качество поверхности.
- Перед монтажом мауэрлата или перекрытий укладывают необходимые прокладки и гидроизоляцию по проекту.
Если армопояс заливается под мауэрлат, шпильки нужно установить до бетонирования и заранее привязать к шагу стропил. Если пояс заливается под перекрытие, важно проверить отметки опирания и ровность верхней поверхности.
Армопояс для газобетона должен работать как железобетонный контур, а не как случайный слой бетона. Его прочность зависит от сечения, каркаса, защитного слоя, углов, бетона и качества заливки.
Армопояс под плиты перекрытия
Если на стены из газобетона опираются плиты перекрытия, армопояс нужен для распределения нагрузки по стенам. Плита не должна передавать точечное давление непосредственно на хрупкий верхний ряд блоков.
Армопояс под плиты должен иметь достаточное сечение и ровную опорную поверхность. Опирание плит, глубина захода, зазоры, анкеровка и заполнение швов между плитами должны выполняться по проекту.
Важно учитывать, что железобетонный пояс по периметру может стать мостиком холода. Поэтому наружную часть пояса утепляют или перекрывают фасадным утеплением.
Если плиты перекрытия опираются только на часть стен, армопояс всё равно часто делают непрерывным, чтобы связать коробку дома и распределить усилия.
Армопояс под деревянные балки
Деревянные балки перекрытия также создают локальные нагрузки. Если опереть их прямо на газобетон, верхние блоки могут продавливаться или трескаться, особенно при больших пролётах и нагрузках.
Армопояс позволяет создать ровную и прочную линию опирания. Балки можно устанавливать через гидроизоляционные и конструктивные прокладки по принятой схеме.
Концы деревянных балок должны быть защищены от увлажнения и организованы так, чтобы древесина не находилась в условиях постоянного конденсата. Узел опирания нужно согласовывать с пароизоляцией, утеплением и вентиляцией перекрытия.
Если балки крепятся к армопоясу через анкеры или металлические элементы, закладные лучше предусмотреть до заливки или заранее определить способ крепления.
Армопояс под мауэрлат
Верхний армопояс под мауэрлат нужен для крепления стропильной системы и распределения нагрузки от кровли. Он особенно важен при двускатных, вальмовых, мансардных и сложных крышах.
В пояс заранее устанавливают шпильки под мауэрлат. Их расположение нужно согласовать со схемой стропил, чтобы крепёж не попал в места установки стропильных ног.
Между железобетоном и мауэрлатом укладывают гидроизоляцию. Деревянный брус обрабатывают защитными составами, а гайки затягивают через широкие шайбы.
Если мауэрлат закрепить только в газобетон без армопояса, анкеры могут держаться ненадёжно. При ветровом подъёме и распоре стропильной системы это особенно опасно.
Гидроизоляция и отсечка влаги
Газобетон чувствителен к увлажнению, а железобетонный пояс и деревянные элементы могут передавать влагу в соседние материалы. Поэтому гидроизоляция и защита узлов имеют значение.
Под мауэрлат обязательно укладывают гидроизоляционную прокладку. Если на армопояс опираются деревянные балки, узлы контакта дерева с бетоном также должны быть защищены.
Во время строительства верх газобетонных стен и свежий бетон нужно закрывать от дождя. Если вода будет попадать в блоки и U-блоки перед заливкой, это ухудшит условия работ и может создать проблемы при отделке.
После устройства пояса нужно не оставлять коробку открытой надолго. До монтажа кровли верх стен защищают временными материалами от осадков.
Армопояс и мостики холода
Одна из частых проблем армопояса в доме из газобетона — промерзание. Газобетонная стена тёплая, а железобетонный пояс холоднее. Если его не утеплить, по периметру может появиться холодная зона.
Мостик холода проявляется в виде пониженной температуры внутренней поверхности, риска конденсата, потемнения отделки и локального дискомфорта у верхней части стены.
Чтобы этого избежать, наружную часть армопояса закрывают теплоизоляцией. Утеплитель должен быть непрерывным и совместимым с будущей фасадной системой.
При штукатурном фасаде, вентилируемом фасаде или облицовке кирпичом узел армопояса нужно заранее согласовать с наружной отделкой. Нельзя решать утепление пояса после завершения всех основных работ случайными вставками.
Расчёт материалов для армопояса
Для предварительной оценки материалов нужно знать периметр стен, ширину и высоту пояса, количество продольных стержней, шаг хомутов и наличие шпилек или закладных элементов.
Объём бетона рассчитывают по формуле V = P × B × H, где V — объём бетона, P — периметр армопояса, B — ширина пояса, H — высота пояса.
Длину продольной арматуры считают по формуле Lа = P × N, где Lа — длина арматуры, P — периметр, N — количество продольных стержней. К результату добавляют запас на нахлёсты, углы и подрезку.
| Формула | Что рассчитывает | Комментарий |
|---|---|---|
| V = P × B × H | Объём бетона | Все размеры подставляют в метрах |
| Lа = P × N | Длину продольной арматуры | Нужен запас на нахлёсты и угловые элементы |
| Nх = P / Шх | Количество хомутов | Шх — шаг установки хомутов |
| Nш = P / Шш | Количество шпилек под мауэрлат | Шш — выбранный шаг шпилек |
| Lу = P | Длину утеплителя по наружной зоне | Берут с запасом на стыки и подрезку |
Расчёт по формулам помогает оценить объём закупки, но не заменяет проект. Для плит перекрытия, тяжёлой кровли, больших пролётов и сложной архитектуры нужна конструктивная схема с расчётом нагрузок.

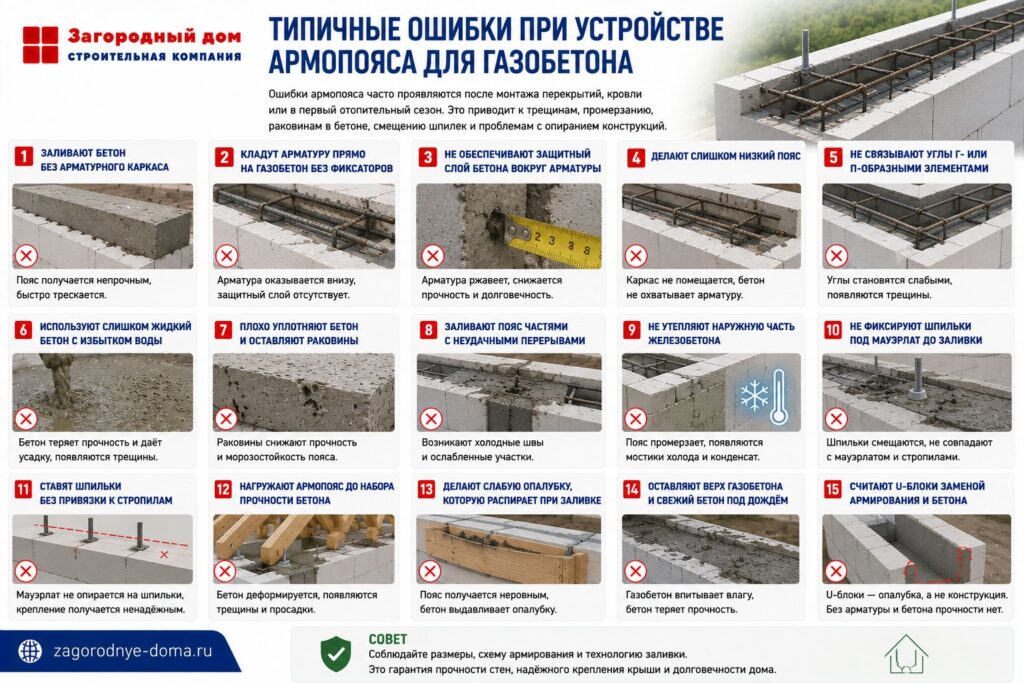

Типичные ошибки при устройстве армопояса для газобетона
Ошибки армопояса часто проявляются после монтажа перекрытий, кровли или в первый отопительный сезон. Появляются трещины, промерзание, раковины в бетоне, смещение шпилек и проблемы с опиранием конструкций.
- заливают бетон без полноценного арматурного каркаса;
- кладут арматуру прямо на газобетон без фиксаторов;
- не обеспечивают защитный слой бетона вокруг арматуры;
- делают слишком низкий пояс, в который не помещается рабочий каркас;
- не связывают углы Г-образными или П-образными элементами;
- используют слишком жидкий бетон с избытком воды;
- плохо уплотняют бетон и оставляют раковины;
- заливают пояс частями с неудачными перерывами;
- не утепляют наружную часть железобетона;
- не фиксируют шпильки под мауэрлат до заливки;
- ставят шпильки без привязки к стропильной системе;
- нагружают армопояс до набора прочности бетона;
- делают слабую опалубку, которую распирает при заливке;
- оставляют верх газобетона и свежий бетон под дождём;
- считают U-блоки заменой армирования и бетона.
Самая частая ошибка — воспринимать армопояс как формальность. Если внутри нет нормального каркаса, защитного слоя и связанных углов, пояс не будет полноценно распределять нагрузки.
Как проверить качество армопояса
Проверять армопояс нужно до заливки, во время бетонирования и после набора прочности. После заливки скрытые ошибки арматуры уже нельзя исправить без разрушения конструкции.
- опалубка установлена ровно и надёжно зафиксирована;
- размеры пояса соответствуют проектной схеме;
- арматурный каркас собран в пространственную конструкцию;
- арматура стоит на фиксаторах и имеет защитный слой;
- углы армированы с загибами и нахлёстами;
- хомуты установлены с равномерным шагом;
- наружная часть пояса утеплена или подготовлена под утепление;
- шпильки и закладные элементы стоят ровно и закреплены;
- бетон уложен без крупных пустот и раковин;
- верхняя поверхность выровнена под дальнейший монтаж;
- бетон защищён на период набора прочности;
- перед нагрузкой пояс набрал достаточную прочность.
Полезно фотографировать скрытые этапы: арматуру в углах, фиксаторы защитного слоя, каркас в U-блоках, утепление наружной зоны, шпильки и состояние опалубки перед заливкой.
Уход за бетоном после заливки
После заливки бетон нуждается в уходе. Он должен твердеть в нормальных условиях, без быстрого пересыхания, замерзания и преждевременной нагрузки.
- укройте свежий бетон от дождя и прямого солнца;
- в жаркую погоду не допускайте слишком быстрого высыхания;
- в холодную погоду применяйте решения для нормального твердения;
- не снимайте опалубку слишком рано, если бетон ещё слабый;
- не устанавливайте тяжёлые конструкции до набора прочности;
- проверьте поверхность после распалубки;
- устраните мелкие дефекты до монтажа перекрытий или мауэрлата;
- защитите верх стен от осадков до устройства кровли.
Если бетон пересох, промёрз или был залит с большим количеством воды, его фактическая прочность может оказаться ниже ожидаемой. Для армопояса это критично, потому что именно он принимает нагрузки от перекрытий и крыши.
Что учесть перед устройством армопояса
Армопояс для газобетона нужно проектировать как конструктивный узел, связанный со стенами, перекрытиями, кровлей, мауэрлатом, утеплением и фасадом. Он должен иметь достаточные размеры, рабочий арматурный каркас, правильно связанные углы, защитный слой, прочную опалубку и утепление наружной зоны.
Перед закупкой материалов нужно рассчитать периметр стен, объём бетона, длину арматуры, количество хомутов, шпилек, опалубки и утеплителя. Формулы V = P × B × H, Lа = P × N, Nх = P / Шх и Nш = P / Шш помогают предварительно оценить материалы, но не заменяют конструктивный расчёт нагрузок.
Если армопояс выполняется при строительстве дома из газобетона, его нужно увязывать с фундаментом, кладкой, армированием рядов, оконными проёмами, перекрытиями, мауэрлатом, стропильной системой, фасадной отделкой и защитой от мостиков холода. Компания «Загородный дом» строит загородные дома под ключ в Санкт-Петербурге и Ленинградской области и выполняет строительство домов из газобетона, поэтому устройство армопояса для газобетона можно рассматривать как часть общего проекта, сметы, этапов работ и дальнейшей эксплуатации здания.
