Калькулятор длины стропил

Калькулятор считает длину одного стропила по горизонтальному заложению и углу наклона, плюс свес карниза, измеренный вдоль ската.

Длина стропил нужна, чтобы заказать пиломатериал нужной длины и не докупать в процессе. Калькулятор переводит горизонтальный размер крыши в реальную длину наклонного стропила.

Как рассчитать длину стропила

Заложение делят на косинус угла наклона и прибавляют свес.

Расчёт выполняется по формуле:

длина = заложение / cos(угол) + свес

Где:

• длина — длина стропила, м;
• заложение — горизонтальное заложение (половина пролёта), м;
• угол — угол наклона ската, градусы;
• свес — карнизный свес вдоль ската, м.

Какие данные нужно ввести

Для расчёта укажите:

• заложение в метрах;
• угол наклона в градусах;
• свес в метрах (по умолчанию 0,5).

От чего зависит результат

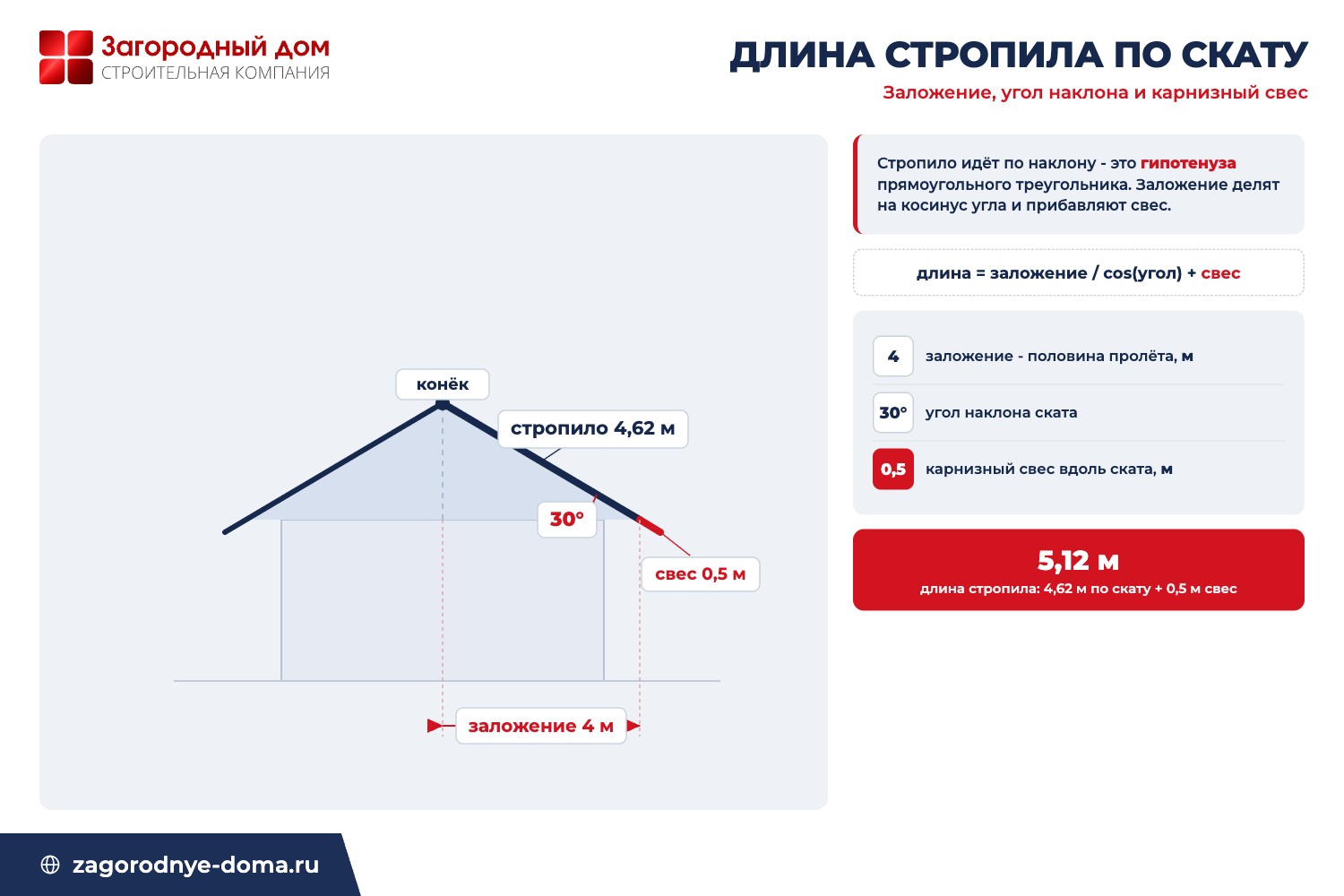

Деление на косинус возникает потому, что стропило — это гипотенуза прямоугольного треугольника, а заложение — его горизонтальный катет. Чем круче угол, тем длиннее стропило при той же ширине дома.

Для двускатной крыши оба стропила пары одинаковой длины, поэтому достаточно рассчитать одно. Свес добавляется к длине вдоль ската — он формирует карнизный навес. Важно заложить запас на запилы в местах опирания (на мауэрлат и конёк), поэтому брус берут немного длиннее расчётной величины. Сечение и шаг стропил, узлы опирания рассчитывают в проекте, а саму стропильную систему собирают на этапе строительства дома.

Пример расчёта для заложения 4 м

Рассчитаем длину стропила для заложения 4 м, угол 30°, свес 0,5 м.

Исходные данные:

• заложение: 4 м;
• косинус 30°: 0,866;
• свес: 0,5 м.

Считаем наклонную часть и добавляем свес:

4 / 0,866 + 0,5 = 4,62 + 0,5 = 5,12 м

Длина стропила — около 5,12 м (без свеса 4,62 м). Брус заказывают чуть длиннее — на запилы в местах опирания.
