Стропильная система крыши: устройство, расчёт и особенности монтажа

Стропильная система крыши — это несущий каркас, который воспринимает вес кровельного покрытия, снега, ветровые нагрузки, утепление, обрешетку и передаёт эти нагрузки на стены и фундамент дома. От правильного устройства стропил зависит не только надёжность кровли, но и геометрия скатов, работа утепления, вентиляции и водосточной системы.

Стропильную систему нельзя подбирать только по внешнему виду крыши. Нужно учитывать форму кровли, пролёты, материал стен, снеговой и ветровой район, тип кровельного покрытия, наличие мансарды, дымоходов, вентиляционных проходок, свесов, ендов и снегозадержателей.

Разберём, из чего состоит стропильная система, какие виды конструкций применяют в частных домах, как выполняют предварительный расчёт, какие этапы включает монтаж и какие ошибки чаще всего приводят к прогибам, перекосам, протечкам и деформации крыши.

Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Доверьте работу профессионалам или проведите консультацию.

Что такое стропильная система крыши

Стропильная система — это конструкция из стропильных ног, мауэрлата, прогонов, стоек, подкосов, затяжек, ригелей и других элементов, которые формируют скаты крыши и удерживают кровельный пирог. По сути, это силовой каркас кровли.

В частном строительстве стропильные системы чаще делают из древесины. Дерево удобно в обработке, имеет сравнительно небольшой вес и хорошо подходит для домов из газобетона, керамоблоков, кирпича, каркасных конструкций, бруса и других материалов. Для больших пролётов или сложных объектов могут применяться металлические элементы, клеёная древесина или комбинированные решения.

Стропила работают под постоянными и временными нагрузками. Постоянные нагрузки — это собственный вес конструкции, утеплителя, обрешетки, кровельного материала и отделки. Временные нагрузки — снег, ветер, обслуживание кровли, наледь и возможное оборудование на крыше.

Правильная стропильная система должна не только выдерживать нагрузку, но и сохранять геометрию. Если скаты имеют провалы, винт или разный угол наклона, кровельное покрытие будет ложиться с перекосами, а в местах стыков и примыканий появится повышенный риск протечек.

Когда нужен расчёт стропильной системы

Расчёт стропильной системы нужен при проектировании любой капитальной крыши: дома, коттеджа, бани, гаража, пристройки или навеса. Даже простая двускатная крыша должна соответствовать нагрузкам, пролётам и выбранному кровельному материалу.

• при строительстве нового частного дома или коттеджа;
• при проектировании мансарды или утеплённого чердачного пространства;
• при выборе тяжёлого кровельного покрытия, например натуральной или цементно-песчаной черепицы;
• при строительстве в районе с высокой снеговой или ветровой нагрузкой;
• при устройстве сложной крыши с ендовами, эркерами, слуховыми окнами и примыканиями;
• при реконструкции старой крыши и замене кровельного материала;
• при увеличении свесов, установке снегозадержателей, солнечных панелей или технического оборудования;
• при изменении планировки дома, когда меняется схема опирания крыши.

Для небольшого холодного навеса конструкция может быть проще, но принцип остаётся тем же: стропила должны быть рассчитаны под пролёт, шаг, уклон, покрытие и климатические нагрузки. Для жилого дома с мансардой требования выше, потому что стропильная система связана с утеплением, пароизоляцией, вентиляцией и внутренней отделкой.

Основные элементы стропильной системы

Стропильная система состоит из нескольких элементов, каждый из которых выполняет свою функцию. Конкретный набор зависит от формы крыши, пролётов и выбранной схемы.

Эти элементы работают совместно. Нельзя убрать стойку, затяжку или подкос только ради удобной планировки чердака, если они участвуют в передаче нагрузки. Любое изменение несущей схемы должно проверяться расчётом.

Виды стропильных систем

В частных домах применяют несколько основных типов стропильных систем. Выбор зависит от пролёта между опорами, наличия внутренних несущих стен, формы крыши и назначения чердачного пространства.

Наслонная стропильная система

Наслонные стропила опираются нижней частью на мауэрлат или верхнюю обвязку, а верхней — на коньковый прогон или промежуточные опоры. Такая схема удобна, если внутри дома есть несущая стена, колонны или балки, на которые можно передать часть нагрузки.

Преимущество наслонной системы — более простая работа стропильных ног на изгиб и возможность перекрывать значительные пролёты с дополнительными опорами. Ограничение — опоры нужно увязывать с планировкой дома и несущими конструкциями.

Висячая стропильная система

Висячие стропила опираются только на наружные стены. Верхние части стропильных ног соединяются между собой, а распор на стены компенсируется затяжкой. Такая схема используется, когда внутри дома нет промежуточной несущей опоры.

Висячие стропила требуют особенно аккуратного расчёта затяжек и узлов соединения. Если распор не компенсирован, стены могут получать горизонтальные усилия, на которые они не рассчитаны.

Комбинированная система

Комбинированная стропильная система сочетает наслонные и висячие участки. Её применяют на сложных крышах, где есть разные пролёты, ендовы, пристройки, мансардные зоны и пересечения скатов.

Такая конструкция требует детальной проработки узлов. Особенно важно правильно передать нагрузку в местах ендов, коньков, примыканий и на участках, где скаты имеют разную геометрию.

Стропильные фермы

Ферма — это жёсткая треугольная или многоэлементная конструкция, которая может перекрывать большие пролёты. Фермы применяют в домах, навесах, гаражах, хозяйственных зданиях и проектах, где нужна заводская точность или быстрый монтаж.

Фермы могут быть деревянными, металлическими или комбинированными. Их нельзя произвольно подрезать, сверлить или изменять на объекте, потому что каждый элемент участвует в общей работе конструкции.

Преимущества и ограничения разных схем

У каждой стропильной системы есть свои сильные и слабые стороны. Выбор зависит не от того, какая схема кажется проще, а от конструктивной логики дома.

Для простого дома с двускатной крышей часто достаточно понятной наслонной или висячей схемы. Для сложной крыши с мансардой, ендовами, большими свесами и несколькими уровнями скатов нужен полноценный конструктивный проект.

На что обратить внимание при выборе стропильной системы

Стропильная система должна соответствовать дому, а не только кровельному материалу. При выборе конструкции учитывают архитектуру, несущие стены, климат, инженерные проходки и эксплуатацию крыши.

• Форма крыши. Односкатная, двускатная, вальмовая, полувальмовая, мансардная и многощипцовая крыши имеют разные схемы нагрузки.
• Пролёты. Чем больше расстояние между опорами, тем выше требования к сечению стропил и дополнительным элементам.
• Материал стен. Газобетон, керамоблок, кирпич, дерево и каркасные стены по-разному воспринимают нагрузку и распор.
• Кровельное покрытие. Профнастил, металлочерепица, фальц, мягкая кровля, керамическая черепица и цементно-песчаная черепица имеют разный вес и требования к основанию.
• Снеговая нагрузка. В снежных регионах стропила, обрешетка и узлы должны иметь запас по несущей способности.
• Ветровая нагрузка. Ветер влияет на крепление кровли, свесы, торцы и общую устойчивость крыши.
• Уклон скатов. Он влияет на сход снега, площадь кровли, ветровое воздействие и выбор покрытия.
• Мансарда. Для жилой мансарды нужно место под утепление, вентиляционные зазоры и внутреннюю отделку.
• Инженерные проходки. Дымоходы, вентиляция, канализационные стояки и мансардные окна нужно учитывать до монтажа стропил.
• Обслуживание. Кровельные лестницы, мостики, снегозадержатели и водостоки создают дополнительные нагрузки.

Особенно важно заранее определить тип кровельного пирога. Утеплённая крыша требует места для утеплителя, пароизоляции, гидроветрозащиты и вентиляционного зазора. Если стропила выбраны без учёта толщины утепления, позже может оказаться, что требуемый слой теплоизоляции не помещается без наращивания конструкции.

Как рассчитывается стропильная система

Полноценный расчёт стропильной системы выполняют по нагрузкам и прочности элементов. В нём учитывают собственный вес крыши, снег, ветер, пролёты, шаг стропил, сечение древесины, сорт пиломатериала, влажность, узлы соединений и схему опирания.

На предварительном уровне сначала определяют геометрию крыши: ширину здания, высоту конька, уклон скатов и длину стропильной ноги. Для простого двускатного ската длину стропила можно оценить по формуле l = √(a² + h²), где l — длина стропильной ноги без свеса, a — половина пролёта здания, h — высота подъёма до конька.

Например, если половина пролёта составляет 4 м, а высота подъёма — 2 м, длина стропильной ноги без карнизного свеса будет √(4² + 2²) = √20 ≈ 4,47 м. К этому значению добавляют длину свеса, если он формируется самой стропильной ногой.

Общую расчётную нагрузку можно представить как q = g + s + w, где q — суммарная нагрузка, g — постоянная нагрузка от конструкции и кровельного пирога, s — снеговая нагрузка, w — ветровая нагрузка. В реальном расчёте учитывают коэффициенты, сочетания нагрузок, уклон крыши и нормативные значения для региона.

Для частного дома нельзя надёжно подобрать стропила только по усреднённой таблице из интернета. Таблица может помочь для первичной ориентации, но окончательное сечение и шаг должны учитывать конкретный проект, регион, материалы и узлы.

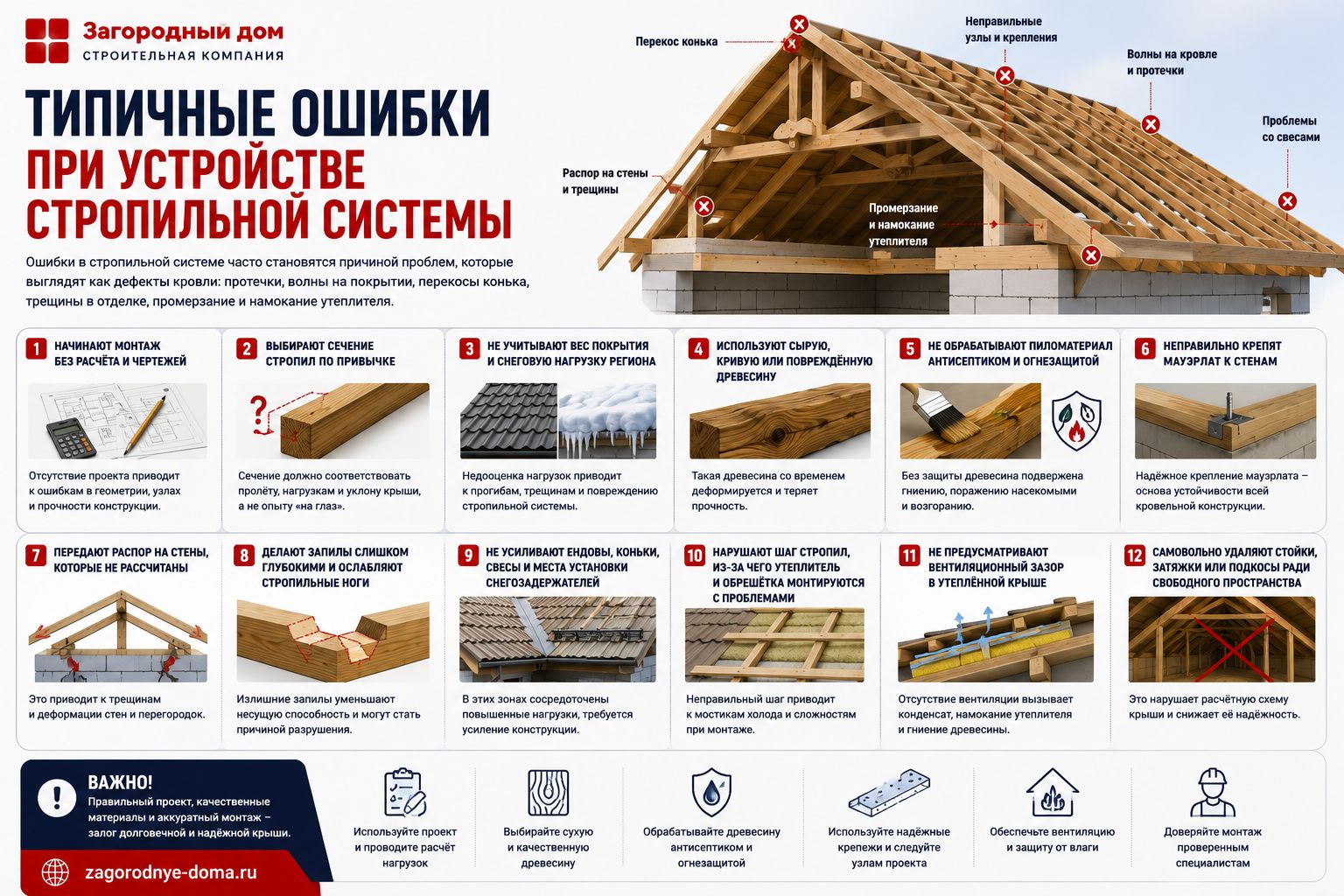

Типичные ошибки при устройстве стропильной системы

Ошибки в стропильной системе часто становятся причиной проблем, которые выглядят как дефекты кровли: протечки, волны на покрытии, перекосы конька, трещины в отделке, промерзание и намокание утеплителя.

• Начинают монтаж без конструктивного расчёта и чертежей.
• Выбирают сечение стропил по привычке, а не по пролёту и нагрузке.
• Не учитывают вес кровельного покрытия и снеговую нагрузку региона.
• Используют сырую, кривую или повреждённую древесину.
• Не обрабатывают пиломатериал антисептиком и огнезащитными составами.
• Неправильно крепят мауэрлат к стенам.
• Передают распор на стены, которые не рассчитаны на горизонтальные усилия.
• Делают запилы слишком глубокими и ослабляют стропильные ноги.
• Не усиливают ендовы, коньки, свесы и места установки снегозадержателей.
• Нарушают шаг стропил, из-за чего утеплитель и обрешетка монтируются с проблемами.
• Не предусматривают вентиляционный зазор в утеплённой крыше.
• Самовольно удаляют стойки, затяжки или подкосы ради свободного пространства на чердаке.

Одна из опасных ошибок — неправильная работа с мауэрлатом. Он должен распределять нагрузку от стропил на стену и быть надёжно закреплён. Если мауэрлат смещается, загнивает или плохо связан с конструкцией дома, вся крыша теряет устойчивость.

Этапы монтажа стропильной системы

Монтаж стропильной системы выполняют после завершения несущих стен, устройства армопояса при необходимости и проверки геометрии здания. Работы должны идти по проекту, а не по месту.

• Проверяют размеры здания, отметки стен, диагонали, горизонтальность опорных поверхностей и готовность армопояса.
• Готовят пиломатериал: сортируют доски и брус, обрабатывают защитными составами, отбраковывают дефектные элементы.
• Монтируют гидроизоляционную прокладку под мауэрлат на каменных или блочных стенах.
• Устанавливают и закрепляют мауэрлат с соблюдением проектных креплений и стыков.
• Размечают положение стропил, стоек, прогонов, затяжек и других элементов.
• Собирают шаблон стропильной ноги или фермы, проверяют посадочные места и углы.
• Монтируют крайние стропильные пары, выставляют их по уровню, вертикали и шнуру.
• Устанавливают промежуточные стропила с заданным шагом.
• Монтируют коньковый прогон, стойки, подкосы, ригели, затяжки и другие элементы жёсткости.
• Формируют карнизные свесы с помощью стропил или кобылок.
• Усиливают зоны ендов, примыканий, дымоходов, вентиляционных выходов и будущих снегозадержателей.
• Проверяют геометрию скатов, плоскость, диагонали и отсутствие прогибов.
• После приёмки каркаса переходят к мембранам, контробрешётке, обрешетке и кровельному покрытию.

На сложных крышах особенно важно соблюдать последовательность. Ендовы, накосные стропила, вальмовые участки, эркеры и примыкания нельзя собирать по остаточному принципу. Эти зоны воспринимают повышенные нагрузки и требуют точной подгонки.

Стропильную систему лучше рассчитывать до выбора окончательного кровельного покрытия. Вес материала, уклон, снегозадержатели, обрешетка и утепление напрямую влияют на сечение стропил, шаг и схему опирания.

Как связаны стропила, утепление и вентиляция

В утеплённой крыше стропильная система одновременно является несущим каркасом и основанием для кровельного пирога. Между стропилами часто размещают утеплитель, со стороны помещения монтируют пароизоляцию, а со стороны кровли — гидроветрозащитную мембрану и вентиляционный зазор.

Если высоты стропил недостаточно для нужной толщины утеплителя, конструкцию приходится наращивать. Например, для слоя утепления 200–250 мм стропильной доски высотой 150 мм может быть недостаточно без дополнительного перекрёстного утепления или доборного каркаса.

Вентиляционный зазор под кровлей нужен для вывода влаги. Он формируется контробрешёткой и должен работать от карниза к коньку. Если зазор перекрыт утеплителем, мембраной или ошибочно установленными доборными элементами, влага будет задерживаться в конструкции.

Для холодного чердака требования проще, но вентиляция всё равно нужна. Чердачное пространство должно проветриваться, чтобы конденсат не накапливался на нижней поверхности кровельного покрытия и деревянных элементах.

Частые вопросы

Какой шаг стропил выбрать для частного дома?

Шаг стропил зависит от сечения древесины, пролёта, нагрузки, утеплителя и кровельного покрытия. Часто в частном строительстве используют шаг, удобный под плиты утеплителя, но окончательное значение должно подтверждаться расчётом.

Можно ли рассчитать стропильную систему самостоятельно?

Можно выполнить предварительные расчёты геометрии, длины стропил и ориентировочных нагрузок. Но для капитального жилого дома лучше делать конструктивный расчёт, потому что ошибки в сечении, узлах и опирании могут привести к деформации крыши и стен.

Что лучше: наслонные или висячие стропила?

Лучший вариант зависит от схемы дома. Если есть внутренняя несущая стена или опора, часто удобны наслонные стропила. Если промежуточной опоры нет, применяют висячую систему с затяжками. Выбор должен соответствовать пролёту и нагрузкам.

Нужен ли мауэрлат для стропильной системы?

Для каменных, кирпичных и блочных стен мауэрлат обычно нужен. Он распределяет нагрузку от стропил и служит опорой для крепления. В деревянных и каркасных домах его функцию могут выполнять верхний венец или верхняя обвязка, если это предусмотрено конструкцией.

Какой материал использовать для стропил?

Чаще всего используют хвойную древесину подходящего сечения и качества. Она должна быть ровной, без гнили, крупных трещин и критичных дефектов. Влажность и сорт древесины влияют на прочность и стабильность конструкции.

Можно ли убрать стойку или затяжку на чердаке?

Нельзя удалять элементы стропильной системы без расчёта. Стойка, затяжка или подкос могут быть несущими. Их демонтаж способен изменить работу всей крыши, увеличить распор на стены и привести к прогибам.

Почему стропильная система начинает прогибаться?

Причины могут быть в недостаточном сечении стропил, слишком большом шаге, высокой снеговой нагрузке, ошибках в узлах, сырой древесине, отсутствии подкосов или изменении конструкции после монтажа. Иногда прогиб появляется из-за замены лёгкого покрытия на более тяжёлое без усиления каркаса.

Что учесть перед монтажом

Стропильная система крыши должна проектироваться как несущая конструкция, а не как набор досок под кровельный материал. Нужно учитывать форму крыши, пролёты, материал стен, уклон, снеговую и ветровую нагрузку, тип покрытия, утепление, вентиляцию, водостоки и обслуживание кровли.

Предварительно можно рассчитать геометрию по формуле l = √(a² + h²) и оценить состав нагрузок через q = g + s + w, но сечение стропил, шаг, узлы крепления и схема опирания должны соответствовать проекту. Особенно это важно для жилого дома, мансарды, тяжёлой кровли и сложной формы крыши.

Если крыша проектируется для нового загородного дома, стропильную систему лучше увязывать с архитектурой, конструктивом, кровельным покрытием, инженерными проходками и отделкой заранее. Компания «Загородный дом» занимается проектированием и строительством частных домов в Санкт-Петербурге и Ленинградской области, поэтому такие решения можно рассматривать в составе полного проекта дома, сметы, графика работ и дальнейшей эксплуатации.
