Пирог стены каркасного дома: какие слои и в каком порядке

Пирог каркасной стены изнутри наружу: внутренняя отделка, монтажная плоскость под инженерию, пароизоляция, утеплитель в каркасе, перекрёстный слой утеплителя, ветрозащита, вентилируемый зазор, наружная отделка. Каждый слой решает одну задачу, и порядок менять нельзя — от него зависит, где в стене окажется влага.

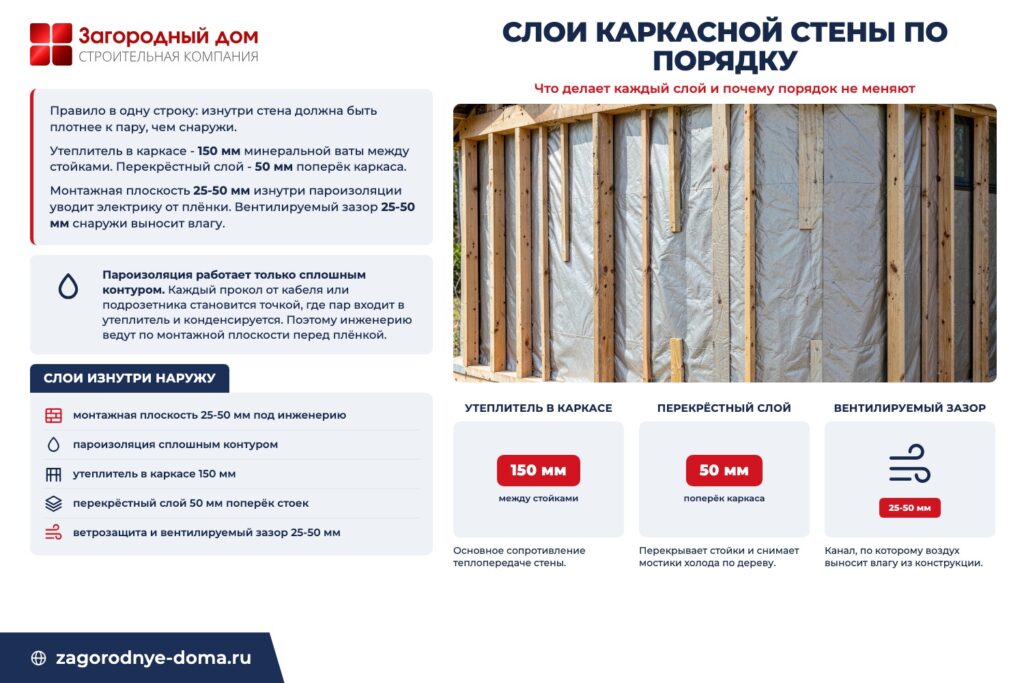

Зачем нужен каждый слой

Каркасная стена — это набор слоёв с разными функциями. Разобраться в ней проще, если идти изнутри.

Внутренняя отделка — гипсокартон, панели, обшивка. Несёт декоративную и защитную функцию, на физику стены влияет мало.

Монтажная плоскость — рейка или дополнительный каркас толщиной 25-50 мм с внутренней стороны пароизоляции. В ней прокладывают электрику и трубы. Назначение одно: чтобы кабели и розетки не прокалывали пароизоляцию.

Пароизоляция — сплошная герметичная оболочка, которая не пускает влажный воздух помещения в утеплитель. Работает только как непрерывный контур с проклеенными стыками.

Утеплитель в каркасе — основной слой, обычно 150 мм минеральной ваты между стойками. Именно он обеспечивает сопротивление теплопередаче.

Перекрёстный слой — 50 мм утеплителя поперёк каркаса. Перекрывает стойки и снимает мостики холода по дереву.

Ветрозащита — мембрана, которая не пускает ветер и воду внутрь, но свободно пропускает пар наружу.

Вентилируемый зазор 25-50 мм — канал, по которому воздух выносит влагу из конструкции.

Наружная отделка — обшивка по контррейке: имитация бруса, планкен, панели.

Суммарную толщину утепления под свой режим проживания считают по теплотехнике: рассчитайте паропроницаемость конструкции, чтобы увидеть, как слои работают вместе.

Главный принцип порядка слоёв

Правило формулируется в одну строку: изнутри стена должна быть плотнее к пару, чем снаружи. Пароизоляция внутри задерживает влагу, ветрозащита снаружи её пропускает, вентилируемый зазор уносит.

Если перепутать слои — поставить снаружи плёнку с низкой паропроницаемостью, — пар, прошедший через неизбежные неплотности внутреннего контура, упрётся в наружный слой и сконденсируется в утеплителе. Минеральная вата при намокании теряет теплоизолирующие свойства, а древесина каркаса начинает гнить.

Отсюда и второе следствие: наружный слой не герметизируют. Задача ветрозащиты — остановить воздушный поток и воду. Эти функции часто путают, и ошибка выбора мембраны обходится дорого: она обнаруживается через сезоны, когда стена уже закрыта.

Где в пироге ошибаются чаще всего

• Пароизоляция с проколами от электрики — пар идёт точечно и конденсируется за каждым проколом.
• Нет монтажной плоскости — розетки и кабель пробивают контур по всей стене.
• Нет перекрёстного слоя — стойки остаются сквозными мостиками холода.
• Нет вентилируемого зазора или он перекрыт отделкой — влага не уходит из конструкции.
• Нет продухов снизу и сверху зазора — канал есть, а тяги в нём нет.
• Утеплитель уложен с зазорами у стоек — в щелях идёт конвекция, и слой работает частично.
• Мембраны перепутаны местами — типичная и самая дорогая ошибка каркасной стены.

Порядок слоёв и типичные ошибки монтажа плёнок разобраны отдельно: пароизоляция и ветрозащита. Технология укладки самого утеплителя — в материале про утепление каркасного дома базальтовой ватой.

Чем отличается пирог под разные виды отделки

Набор слоёв до ветрозащиты одинаков при любой наружной отделке. Меняется то, что идёт за ней.

Под деревянную обшивку — имитацию бруса, планкен, доску — зазор формируют контррейкой по стойкам, и воздух идёт вертикально от карниза вверх. Толщина рейки и задаёт зазор 25-50 мм.

Под фиброцементные или металлические панели применяют подсистему из профилей. Там зазор получается по расчёту подсистемы, а крепление ведут к стойкам каркаса.

Под штукатурку по каркасному дому конструкция меняется заметнее: нужна жёсткая основа, обычно плитная обшивка, и штукатурная система, рассчитанная на это основание. Вентилируемый зазор в такой схеме либо исчезает, либо организуется в составе системы, и влажностный режим стены считают отдельно.

Отсюда правило: вид наружной отделки выбирают до закрытия стены, потому что от него зависят и зазор, и крепление, и иногда состав обшивки.

Пирог стены и пирог перекрытия: в чём разница

Логика слоёв сохраняется, но направление потока меняется. В перекрытии над холодным подполом пароизоляция идёт сверху, со стороны тёплого помещения, а снизу остаётся продуваемый зазор. В перекрытии под холодным чердаком — наоборот: пароизоляция снизу, вентиляция сверху в объёме чердака.

Частая ошибка — уложить плёнки в перекрытии «как в стене», не думая о том, с какой стороны тепло. Результат тот же: конденсат в утеплителе, но обнаруживается он позже, потому что в горизонтальной конструкции влага скапливается.

В кровле добавляется третий фактор — подкровельная вентиляция. Там зазор работает не только на отвод пара из утеплителя, но и на отвод влаги из-под кровельного покрытия, поэтому его делают сквозным от карниза к коньку.

Как толщина пирога влияет на остальное

Итоговая толщина важна не только для теплотехники. От неё зависят глубина оконных откосов, вылет кровли, размер пятна застройки и площадь внутренних помещений при тех же наружных габаритах. Поэтому состав стены фиксируют до выпуска архитектурных чертежей.

Какую толщину утепления берут под круглогодичный режим, разобрано в материале про каркасный дом для круглогодичного проживания.

Состав стены мы закладываем в проект вместе с планировками: толщина пирога влияет и на теплотехнику, и на габариты дома. Компания «Загородный дом» выполняет каркасные дома под ключ в Санкт-Петербурге и Ленинградской области с актом на каждый закрытый этап.
