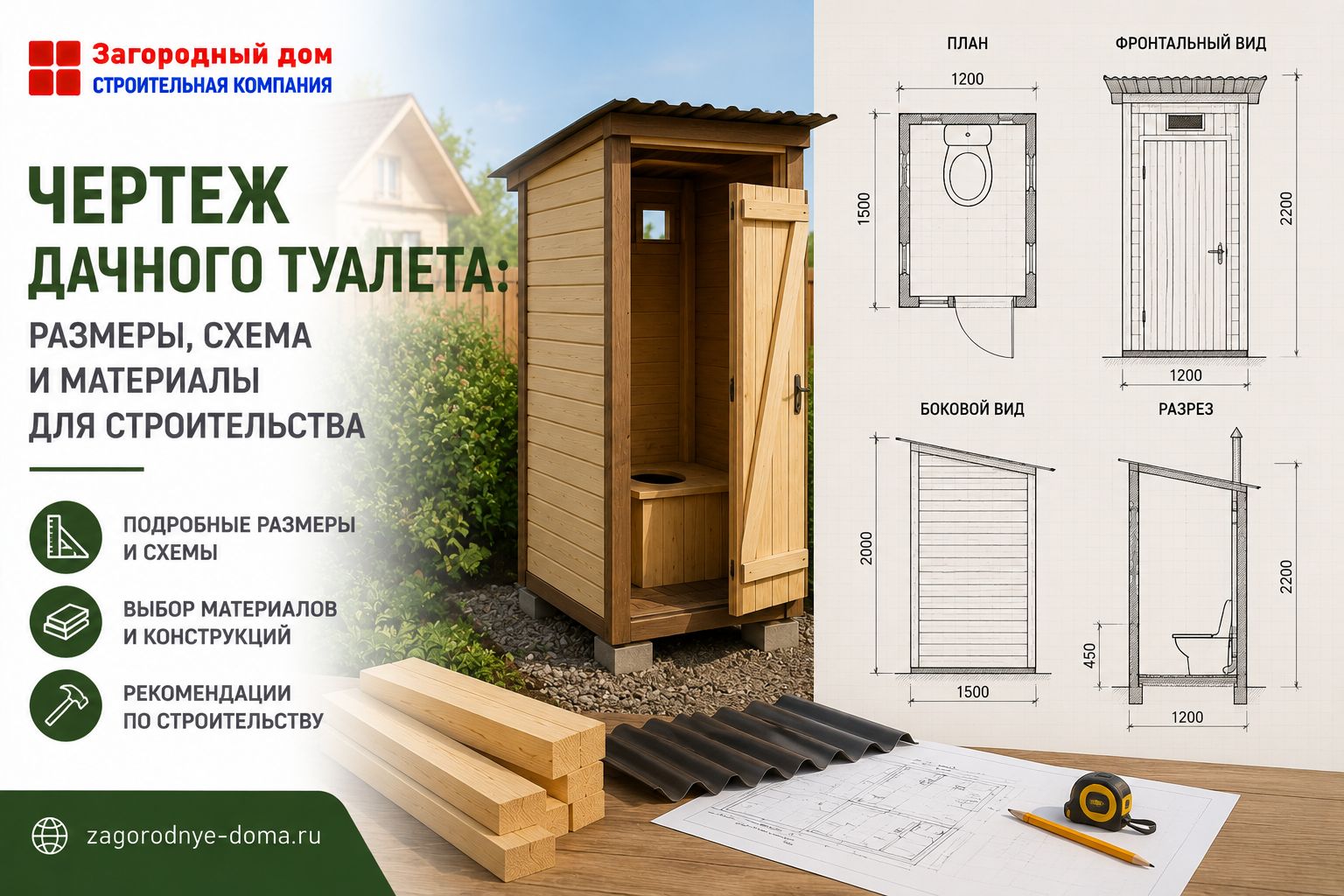

Чертеж дачного туалета нужен не только для точной сборки кабинки. Он помогает заранее определить размеры, конструкцию основания, положение двери, высоту сиденья, уклон кровли, расположение вентиляции, тип накопителя и количество материалов. Без схемы даже простая постройка может получиться тесной, перекошенной, неудобной в обслуживании или плохо защищённой от влаги.
Дачный туалет обычно строят как небольшую каркасную постройку из дерева, металла, профнастила, OSB, фанеры или комбинированных материалов. Но конструкция зависит от выбранной санитарной системы: выгребная яма, герметичная ёмкость, торфяной туалет, пудр-клозет или биотуалет требуют разного устройства пола, сиденья, люка обслуживания и вентиляции.
Разберём, какие размеры заложить в чертеж дачного туалета, как составить простую схему каркаса, какие элементы нужно показать на плане, как рассчитать материалы, какие варианты конструкции бывают и какие ошибки чаще всего допускают при строительстве туалета на даче.
Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Доверьте работу профессионалам или проведите консультацию.
Зачем нужен чертеж дачного туалета
Чертеж позволяет собрать туалет без случайных размеров и переделок. Даже если конструкция простая, нужно заранее понимать, где будут стойки, дверь, сиденье, вентиляционная труба, кровля, основание и доступ к накопителю.
На чертеже обычно показывают общий вид, план сверху, фасад, боковой разрез, каркас, размеры дверного проёма, уклон крыши, высоту сиденья, расположение ямы или ёмкости, вентиляцию и основные материалы. Чем точнее схема, тем проще закупить доски, брус, листовые материалы, кровлю и крепёж.
Чертеж особенно важен, если туалет строится не как временная кабинка, а как аккуратная постройка на участке: с утеплением, наружной отделкой, освещением, биотуалетом, торфяной системой или совмещением с душем и хозблоком.
Даже простой эскиз от руки помогает избежать типичных проблем: слишком низкой крыши, узкой кабинки, неудобной двери, слабой нижней обвязки, отсутствия вентиляции и невозможности обслужить накопитель без разборки пола.
Какие элементы должны быть на чертеже
Хороший чертеж дачного туалета показывает не только внешние размеры кабинки, но и внутреннюю конструкцию. Нужно понимать, из чего собирается каркас, где находится санитарная часть и как будет обслуживаться система.
| Элемент чертежа | Что показывает | Зачем нужен |
|---|---|---|
| План сверху | Ширину, глубину, дверь, сиденье, накопитель | Помогает оценить удобство внутри |
| Фасад | Высоту, дверь, форму крыши, внешний вид | Нужен для сборки передней стенки |
| Боковой вид | Уклон крыши, высоту передней и задней стенки | Помогает правильно собрать кровлю |
| Разрез | Основание, яму, сиденье, вентиляцию | Показывает санитарную часть конструкции |
| Схема каркаса | Стойки, обвязки, перемычки и дверной проём | Нужна для расчёта бруса и доски |
| Список материалов | Брус, доски, обшивку, кровлю, крепёж | Помогает подготовить закупку |
Если туалет строится с выгребной ямой, на чертеже дополнительно показывают её размеры, положение относительно кабинки, перекрытие, люк обслуживания и вентиляционную трубу. Если используется торфяной туалет или биотуалет, нужно показать место контейнера и доступ для его извлечения.
Оптимальные размеры дачного туалета
Размеры дачного туалета выбирают по удобству использования, росту пользователей, типу санитарной системы и материалам. Слишком маленькая кабинка экономит материалы, но неудобна. Слишком большая увеличивает расход и требует более жёсткого каркаса.
| Параметр | Удобный диапазон | Комментарий |
|---|---|---|
| Ширина кабинки | 0,9–1,2 м | Позволяет комфортно стоять и поворачиваться внутри |
| Глубина кабинки | 1,1–1,5 м | Нужна для сиденья, двери и внутреннего пространства |
| Высота передней стенки | 2,1–2,3 м | Удобно для входа и устройства односкатной крыши |
| Высота задней стенки | 1,9–2,1 м | Формирует уклон кровли назад или в сторону |
| Ширина двери | 0,6–0,75 м | Дверь должна быть удобной для входа |
| Высота двери | 1,8–2,0 м | Зависит от общей высоты кабинки |
| Высота сиденья | 0,4–0,5 м | Подбирается по удобству пользователей |
Один из распространённых размеров для простой кабинки — около 1 м по ширине и 1,2–1,3 м по глубине. Для более удобного туалета, особенно с биотуалетом или торфяной системой, лучше закладывать больше внутреннего пространства.
Базовая схема туалета 1 × 1,2 м
Для небольшого дачного участка можно использовать компактную схему туалета с габаритами около 1 × 1,2 м. Это минимально удобный вариант для сезонного использования, если внутри размещается сиденье над ямой, контейнером или простой торфяной системой.
| Элемент | Размер | Назначение |
|---|---|---|
| Ширина | 1 м | Минимальное удобное пространство внутри |
| Глубина | 1,2 м | Позволяет разместить сиденье и дверь |
| Передняя высота | 2,2 м | Формирует вход и верхнюю часть каркаса |
| Задняя высота | 2 м | Создаёт уклон односкатной крыши |
| Дверь | 0,65 × 1,85 м | Подходит для простой деревянной кабинки |
| Сиденье | 0,4–0,45 м по высоте | Размещается у задней стенки |
Такая схема подходит для компактной кабинки, но не всегда удобна для пожилых людей, крупных пользователей, хранения засыпки, установки биотуалета с баком или устройства полноценного люка обслуживания.
Увеличенная схема туалета 1,2 × 1,5 м
Более удобный вариант — туалет размером около 1,2 × 1,5 м. Он занимает немного больше места, но внутри проще разместить сиденье, ёмкость, полку, держатель, вентиляцию и технический доступ.
| Элемент | Размер | Комментарий |
|---|---|---|
| Ширина | 1,2 м | Комфортнее для поворота внутри |
| Глубина | 1,5 м | Удобнее для двери, сиденья и накопителя |
| Передняя высота | 2,25 м | Позволяет сделать нормальный дверной проём |
| Задняя высота | 2,0–2,05 м | Даёт уклон кровли |
| Дверной проём | 0,7 × 1,9 м | Удобнее для регулярного использования |
| Технический люк | по месту | Нужен для ёмкости, ямы или обслуживания |
Увеличенная кабинка особенно полезна, если туалет планируется использовать не только летом, но и в прохладный сезон, с освещением, утеплением, торфяной системой или биотуалетом.
План сверху
На плане сверху показывают расположение основных элементов внутри кабинки. Обычно дверь размещают на передней стенке, сиденье — ближе к задней, а вентиляционную трубу — в заднем углу или рядом с накопителем.
| Зона | Расположение | Что учитывать |
|---|---|---|
| Вход | Передняя стенка | Дверь должна открываться без заеданий и не мешать проходу |
| Сиденье | У задней стенки или над ёмкостью | Нужна удобная высота и доступ к обслуживанию |
| Вентиляция | Задний угол или зона накопителя | Труба должна выводить запахи выше кровли |
| Технический люк | Сзади, сбоку или под сиденьем | Должен позволять очистить ёмкость без разборки |
| Полка или держатель | На боковой стенке | Не должны мешать движению внутри |
При составлении плана важно проверить, сможет ли пользователь удобно войти, закрыть дверь, повернуться и пользоваться туалетом без упора коленями в дверь или боковые стены.

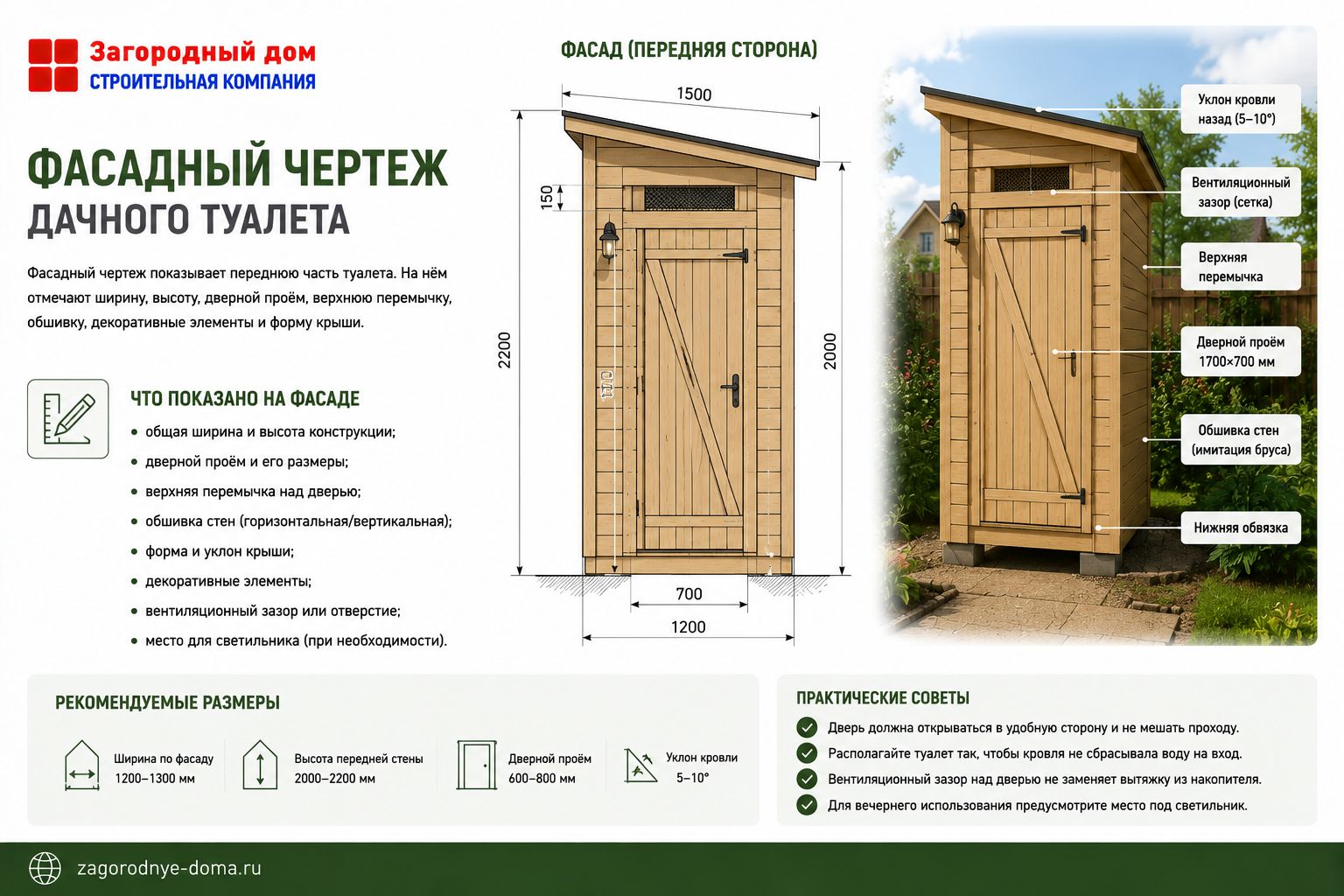

Фасадный чертеж
Фасадный чертеж показывает переднюю часть туалета. На нём отмечают ширину, высоту, дверной проём, верхнюю перемычку, обшивку, декоративные элементы и форму крыши.
Для простой каркасной кабинки на фасаде обычно показывают две передние стойки, верхнюю и нижнюю обвязку, дверной проём, перемычку над дверью и уклон кровли. Если дверь собирается отдельно из доски или листового материала, её размеры также указывают на схеме.
Над дверью можно предусмотреть небольшой вентиляционный зазор или декоративное отверстие, но оно не заменяет полноценную вытяжку из зоны накопителя. Если туалет используется вечером, на фасаде можно показать место для светильника.
Фасад должен быть не только красивым, но и практичным. Дверь не должна открываться в сторону постоянного ветра так, чтобы её вырывало, а кровля не должна сбрасывать воду прямо на вход.

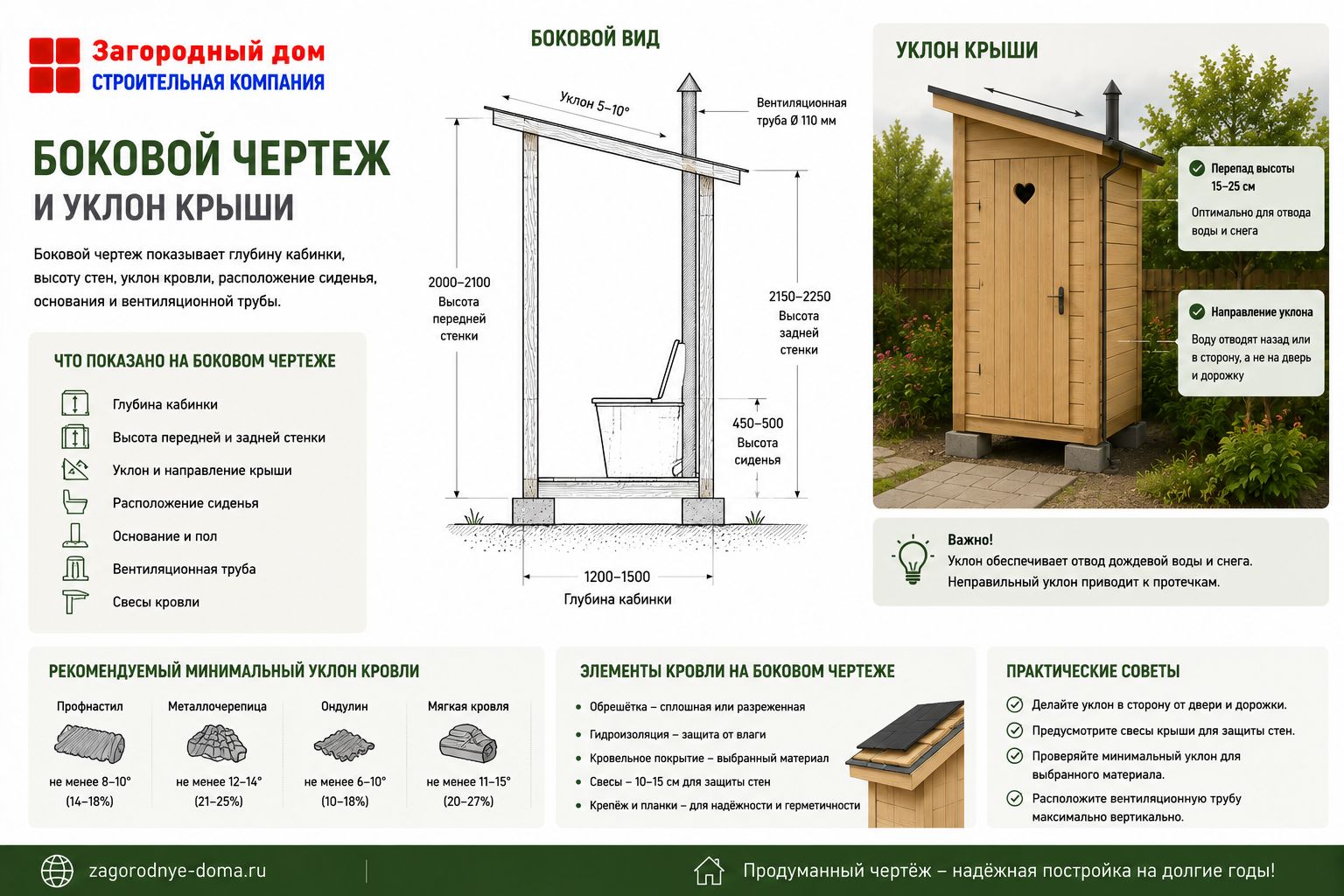

Боковой чертеж и уклон крыши
Боковой чертеж показывает глубину кабинки, высоту передней и задней стенки, уклон кровли, расположение сиденья, основания и вентиляционной трубы. Этот вид особенно важен для односкатной крыши.
Уклон крыши должен обеспечивать отвод дождевой воды и снега. Для маленькой кабинки часто делают перепад высоты между передней и задней стенкой около 15–25 см, но точное значение зависит от кровельного материала и глубины постройки.
Воду лучше отводить назад или в сторону, а не на дверь и дорожку. Поэтому на чертеже нужно заранее решить, в каком направлении будет уклон.
Если кровля выполняется из профнастила, металлочерепицы, ондулина или мягкой кровли, нужно учитывать минимальный уклон, обрешётку, свесы и крепёж. Даже на маленькой крыше неправильный уклон приводит к протечкам.
Схема каркаса
Каркас туалета обычно состоит из нижней обвязки, угловых стоек, промежуточных стоек, дверного проёма, верхней обвязки, перемычек и кровельных элементов. На чертеже нужно указать сечение бруса или трубы и шаг основных элементов.
| Элемент каркаса | Рекомендуемый материал | Назначение |
|---|---|---|
| Нижняя обвязка | Брус или профильная труба | Связывает основание и распределяет нагрузку |
| Угловые стойки | Брус, доска или труба | Формируют вертикальную геометрию |
| Промежуточные стойки | Брус или доска | Дают опору для обшивки |
| Дверной проём | Усиленные стойки и перемычка | Обеспечивает нормальную работу двери |
| Верхняя обвязка | Брус или доска | Связывает стойки и несёт крышу |
| Обрешётка крыши | Доска или брусок | Служит основанием под кровлю |
Если каркас деревянный, нижнюю обвязку нужно особенно защищать от влаги. Если металлический — все сварные швы, резы и нижние части стоек нужно грунтовать и окрашивать.
Чертеж основания
Основание зависит от конструкции туалета и грунта. Лёгкую кабинку можно поставить на бетонные блоки, столбики, сваи или небольшую бетонную площадку. Капитальная постройка из кирпича или блоков требует полноценного фундамента.
| Тип основания | Как показать на чертеже | Где подходит |
|---|---|---|
| Бетонные блоки | 4–6 опор под углами и обвязкой | Для лёгкой деревянной кабинки |
| Столбчатое основание | Отдельные опоры под стойками | Для каркасных построек |
| Винтовые сваи | Точки свай и обвязка сверху | Для перепадов рельефа и слабого верхнего слоя |
| Бетонная площадка | Плита по размеру кабинки или больше | Для устойчивого пола и простой уборки |
| Ленточный фундамент | Лента по периметру стен | Для кирпичной или блочной конструкции |
На чертеже основания нужно показать не только размеры, но и отметку относительно земли. Если нижняя обвязка будет слишком близко к грунту, дерево начнёт сыреть, а зимой дверь может цеплять снег и лёд.
Схема выгребной ямы
Если туалет проектируется с выгребной ямой, её нужно показать на отдельном разрезе. Важно указать размеры, глубину, положение относительно кабинки, перекрытие, вентиляцию и люк обслуживания.
Яма может располагаться непосредственно под сиденьем или быть смещённой назад с доступом через технический люк. Второй вариант удобнее для обслуживания и снижает необходимость разбирать внутренние элементы.
На участках с высоким уровнем грунтовых вод, подтоплением или близким расположением колодца лучше отказаться от негерметичной ямы и рассмотреть герметичную ёмкость, торфяной туалет или биотуалет.
Если используется герметичная ёмкость, на схеме нужно показать её горловину, люк, вентиляцию и возможность откачки. Без доступа для обслуживания такая система быстро станет проблемной.
Схема туалета с торфяной системой
Торфяной туалет требует места для накопительного контейнера, сухой засыпки и вентиляционной трубы. В чертеже нужно предусмотреть, как контейнер будет доставаться для очистки.
Обычно сиденье размещают над баком, а засыпку хранят рядом в закрытом ведре или небольшой ёмкости. Вытяжную трубу выводят из зоны накопителя выше крыши.
Если бак вынимается через верх, сиденье или крышка должны открываться. Если через задний люк, нужно показать его размеры и расположение на задней стенке.
Главное условие для торфяной системы — сухость и вентиляция. Поэтому на схеме нельзя забывать про приток воздуха, вытяжку и защиту накопителя от дождевой воды.
Схема туалета с биотуалетом
Если внутри кабинки устанавливается готовый биотуалет, чертеж становится проще по санитарной части, но требования к удобству обслуживания остаются. Нужно показать место установки, свободное пространство перед сиденьем и возможность вынести нижний бак.
Биотуалет нельзя ставить так, чтобы его бак было невозможно снять без выноса всей кабинки или демонтажа двери. Внутри должно оставаться место для обслуживания, чистки и хранения расходных материалов.
Для переносных жидкостных моделей вентиляция не всегда является обязательным элементом, но для комфорта в закрытой кабинке она всё равно полезна. Для торфяных и стационарных моделей вытяжка нужна обязательно.
Если туалет используется зимой, на чертеже стоит предусмотреть утепление, защиту от сквозняков и возможность безопасного подхода.
Материалы для строительства
Материалы выбирают по чертежу, условиям участка и сроку эксплуатации. Самая распространённая схема — деревянный каркас с обшивкой доской, вагонкой, OSB, фанерой или профнастилом.
| Материал | Где используется | Что учитывать |
|---|---|---|
| Брус | Обвязка, стойки, каркас | Нужна обработка антисептиком |
| Доска | Пол, обшивка, дверь, обрешётка | Должна быть сухой и без сильного коробления |
| OSB или фанера | Быстрая обшивка стен и двери | Нужна защита от влаги снаружи |
| Вагонка или имитация бруса | Наружная отделка | Требует защитного покрытия |
| Профнастил | Стены и кровля | Нужны доборные планки и защита резов |
| Кровельный материал | Крыша | Выбирается по уклону и внешнему виду |
| Крепёж | Саморезы, уголки, гвозди, петли | Лучше использовать оцинкованные элементы |
Для долговечности деревянные элементы нужно обработать до сборки, особенно нижнюю обвязку, пол, стойки у основания, торцы досок и места, которые будут скрыты после обшивки.
Деревянная кабинка по чертежу
Деревянная кабинка удобна тем, что её можно собрать обычным инструментом без сложной сварки. На чертеже для такой конструкции нужно указать сечение бруса, количество стоек, расположение перемычек и схему обшивки.
Нижнюю обвязку можно сделать из бруса, стойки — из бруса или доски, обшивку — из доски, вагонки, имитации бруса или листовых материалов. Для двери используют лёгкую раму с обшивкой, чтобы она не провисала на петлях.
Кровлю чаще делают односкатной. Для неё достаточно верхней обвязки, стропильных элементов или уклонной рамы, обрешётки и кровельного покрытия.
Деревянный туалет хорошо смотрится на даче, но требует защиты от влаги. Если не обработать нижние элементы и не сделать свесы кровли, кабинка быстро начнёт разрушаться.
Металлический каркас по чертежу
Металлический каркас делают из профильной трубы. Он прочный, устойчивый к перекосам и хорошо подходит для обшивки профнастилом, поликарбонатом или листовыми материалами.
На чертеже металлической конструкции указывают сечение трубы, размеры рам, места сварки, дверной проём, перемычки, кровельный уклон и точки крепления обшивки. После сварки металл нужно зачистить, загрунтовать и окрасить.
Металлическая кабинка может быть долговечной, но внутри она быстрее нагревается летом и может давать конденсат при перепадах температуры. Поэтому вентиляция особенно важна.
Если каркас стоит на бетонных блоках или сваях, нижнюю часть нужно защитить от воды и снега. Открытые торцы труб закрывают заглушками или тщательно окрашивают.
Чертеж двери
Дверь дачного туалета должна быть лёгкой, жёсткой и устойчивой к влаге. На чертеже нужно указать её ширину, высоту, направление открывания, петли, ручку, защёлку и вентиляционный зазор.
| Элемент двери | Что указать | Почему важно |
|---|---|---|
| Ширина | Обычно 0,6–0,75 м | Должно быть удобно входить |
| Высота | Обычно 1,8–2 м | Зависит от высоты фасада |
| Зазоры | По бокам, сверху и снизу | Нужны для нормального открывания |
| Петли | 2–3 штуки по высоте | Дверь не должна провисать |
| Защёлка | Изнутри и возможность открыть снаружи в аварийной ситуации | Важна безопасность |
| Вентиляция | Зазор или решётка | Помогает воздухообмену |
Дверь лучше открывать наружу, чтобы внутри оставалось больше места. Но нужно учитывать ветер, снег, дорожку и возможность безопасного выхода.
Схема вентиляции
Вентиляцию обязательно нужно показать на чертеже. Она может состоять из вытяжной трубы из зоны накопителя и приточного отверстия в нижней части кабинки.
Вытяжную трубу выводят выше крыши, чтобы запахи уходили наружу. Верх трубы закрывают от осадков, а отверстия защищают сеткой от насекомых. Для лучшей тяги трубу располагают вертикально, без лишних поворотов.
Приток воздуха делают через зазор под дверью, решётку в нижней части стены или отдельное отверстие. Без притока вытяжка работает хуже.
На чертеже нужно показать диаметр трубы, место выхода через крышу или стену, высоту над кровлей и расположение приточной решётки. Это особенно важно для туалета с ямой или торфяной системой.
Схема кровли
Кровля защищает кабинку от осадков, поэтому на чертеже нужно показать уклон, свесы, обрешётку и кровельный материал. Для дачного туалета чаще всего используют односкатную крышу.
| Кровельный материал | Особенности | Что показать на чертеже |
|---|---|---|
| Профнастил | Прочный и быстрый в монтаже | Направление листа, свесы и крепёж |
| Ондулин | Лёгкий и менее шумный под дождём | Шаг обрешётки и нахлёсты |
| Мягкая кровля | Аккуратная и тихая | Сплошное основание |
| Металлочерепица | Сочетается с домом | Подрезку и направление волны |
| Поликарбонат | Даёт свет внутрь | Крепёж, зазоры и защиту от перегрева |
Свесы кровли нужно делать так, чтобы вода не стекала по стенам и не попадала на вход. Если уклон направлен назад, за кабинкой не должна образовываться постоянная лужа.
Расчёт материалов по чертежу
После определения размеров можно рассчитать основные материалы. Точный расход зависит от выбранного сечения бруса, шага стоек, типа обшивки и кровли, но базовые формулы помогают оценить объём закупки.
| Формула | Что рассчитывает | Комментарий |
|---|---|---|
| Sосн = A × B | Площадь основания | A — длина, B — ширина кабинки |
| P = 2 × (A + B) | Периметр стен | Нужен для расчёта обвязки и обшивки |
| Sстен = P × H | Площадь стен | H — средняя высота стен |
| Sч = Sстен — Sпроемов | Чистая площадь обшивки | Вычитают дверь, окно и технические проёмы |
| Sкр = Aкр × Bкр | Площадь кровли | С учётом свесов |
| Lобв = P × 2 | Длину нижней и верхней обвязки | Для простой прямоугольной кабинки |
| Nстоек = 4 + Nпр + Nдв | Количество стоек | Nпр — промежуточные стойки, Nдв — стойки дверного проёма |
| Z = Sч × 0,1 | Запас обшивки | На подрезку, брак и отходы |
Для каркасной кабинки также нужно учесть крепёж, петли, защёлку, ручку, кровельные саморезы, вентиляционную трубу, заглушки, антисептик, краску, гидроизоляцию под нижнюю обвязку и материалы для сиденья.
Пример комплекта материалов для деревянного туалета
Для простой деревянной кабинки по схеме около 1 × 1,2 м обычно нужны материалы для основания, каркаса, пола, стен, двери, кровли, вентиляции и отделки. Конкретное количество зависит от выбранной конструкции.
- брус для нижней и верхней обвязки;
- брус или доска для угловых стоек;
- доска для промежуточных стоек и перемычек;
- доска для пола и сиденья;
- вагонка, доска, OSB, фанера или другой материал для обшивки;
- кровельный материал с учётом свесов;
- доска или брусок для обрешётки крыши;
- петли, ручка и защёлка для двери;
- саморезы, уголки, гвозди или строительные пластины;
- вентиляционная труба и защитный колпак;
- бетонные блоки, сваи или материалы для основания;
- антисептик, грунт, краска или защитное масло;
- гидроизоляция под нижнюю обвязку;
- сетка для вентиляционных отверстий;
- материалы для люка обслуживания.
Материалы лучше покупать с небольшим запасом. При подрезке, отбраковке досок и подгонке обшивки отходы неизбежны.

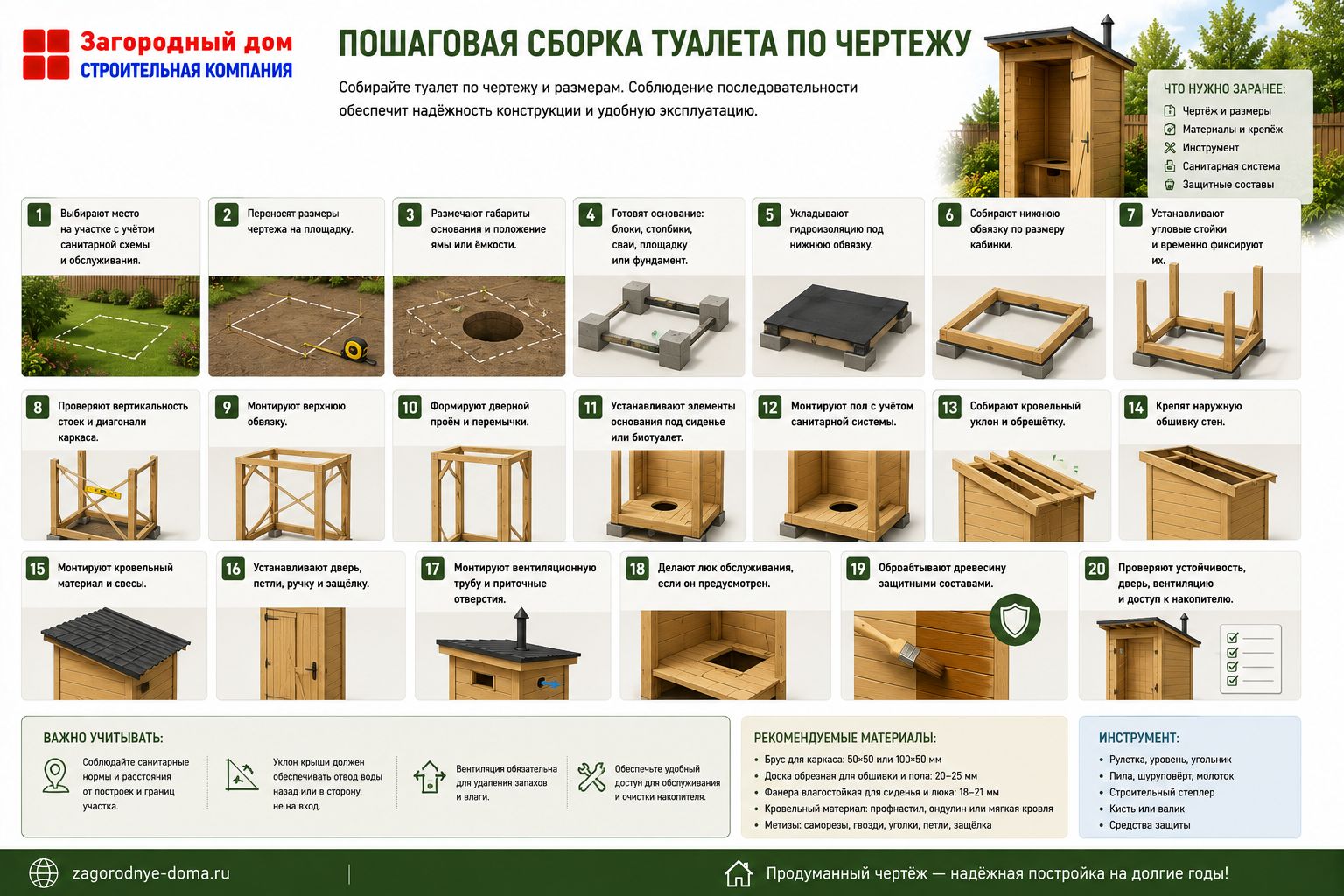

Пошаговая сборка по чертежу
Когда размеры и материалы определены, туалет собирают по последовательной схеме. Сначала готовят основание, затем каркас, пол, санитарную часть, стены, кровлю, дверь и вентиляцию.
- Выбирают место на участке с учётом санитарной схемы и обслуживания.
- Переносят размеры чертежа на площадку.
- Размечают габариты основания и положение ямы или ёмкости.
- Готовят основание: блоки, столбики, сваи, площадку или фундамент.
- Укладывают гидроизоляцию под нижнюю обвязку.
- Собирают нижнюю обвязку по размеру кабинки.
- Устанавливают угловые стойки и временно фиксируют их.
- Проверяют вертикальность стоек и диагонали каркаса.
- Монтируют верхнюю обвязку.
- Формируют дверной проём и перемычки.
- Устанавливают элементы основания под сиденье или биотуалет.
- Монтируют пол с учётом санитарной системы.
- Собирают кровельный уклон и обрешётку.
- Крепят наружную обшивку стен.
- Монтируют кровельный материал и свесы.
- Устанавливают дверь, петли, ручку и защёлку.
- Монтируют вентиляционную трубу и приточные отверстия.
- Делают люк обслуживания, если он предусмотрен.
- Обрабатывают древесину защитными составами.
- Проверяют устойчивость, дверь, вентиляцию и доступ к накопителю.
В чертеже дачного туалета обязательно нужно предусмотреть не только размеры кабинки, но и обслуживание накопителя. Если бак, яма или контейнер недоступны для очистки, даже аккуратная постройка быстро станет неудобной.
Чертеж туалета с хозблоком
Если туалет совмещается с хозблоком, душем или кладовой, чертеж должен быть подробнее. Нужно разделить помещения, показать перегородки, двери, вентиляцию, слив, накопитель, кровлю и общее основание.
В таком варианте санитарная зона не должна мешать хранению инструментов, садовой техники и материалов. Запахи и влажность нужно изолировать вентиляцией и конструктивными решениями.
Если рядом размещается летний душ, особенно важно разделить воду и туалетную часть. Нельзя допускать попадания душевой воды в накопитель, если система на это не рассчитана.
Хозблок с туалетом лучше проектировать сразу как единую постройку. Пристройка туалета к готовому сараю часто приводит к неудобным дверям, слабой вентиляции и сложному обслуживанию.
Чертеж туалета для участка с уклоном
На участке с уклоном чертеж должен учитывать перепад высот. Основание может быть на сваях, столбиках разной высоты, ступенчатом фундаменте или подготовленной площадке.
Нельзя просто поставить кабинку на неровный грунт и компенсировать перекос подкладками. Со временем такая конструкция начнёт шататься, дверь перекосится, а нижняя обвязка будет неравномерно нагружена.
На схеме нужно показать отметки углов, высоту опор, направление стока воды и подход к двери. Вход не должен находиться там, где после дождя образуется поток или лужа.
Если используется ёмкость, нужно предусмотреть, как она будет стоять горизонтально и как к ней будет доступ для очистки. На уклоне это особенно важно.
Типичные ошибки в чертежах
Ошибки на стадии чертежа почти всегда приводят к неудобствам при сборке или эксплуатации. Часть проблем можно исправить во время строительства, но лучше не закладывать их изначально.
- рисуют только внешний вид без плана и разреза;
- не показывают яму, ёмкость или биотуалет;
- не предусматривают люк обслуживания;
- делают кабинку слишком узкой;
- не учитывают открывание двери;
- забывают про уклон кровли;
- направляют сток воды на вход;
- не показывают вентиляционную трубу;
- не предусматривают приток воздуха;
- не закладывают защиту нижней обвязки от влаги;
- не учитывают толщину обшивки и внутренние зазоры;
- не усиливают дверной проём;
- делают сиденье неудобной высоты;
- не оставляют место для расходных материалов;
- не учитывают рельеф участка;
- не закладывают запас материалов на подрезку.
Самая частая ошибка — делать чертеж как красивый фасад, а не как рабочую схему. Для строительства важнее размеры, узлы, доступ к обслуживанию и вентиляция.
Как проверить готовый чертеж
Перед закупкой материалов нужно проверить чертеж по нескольким критериям: удобство, прочность, санитарная безопасность, обслуживание и соответствие участку.
- понятны внешние размеры кабинки;
- указана высота передней и задней стенки;
- показан дверной проём и направление открывания;
- есть план расположения сиденья или биотуалета;
- показан доступ к накопителю;
- есть вентиляционная труба и приток воздуха;
- указан уклон кровли и направление стока воды;
- показано основание и защита от влаги;
- понятна схема каркаса;
- рассчитаны основные материалы;
- учтены размеры листов, досок или обшивки;
- предусмотрены свесы кровли;
- есть место для освещения или вентиляционной решётки;
- кабинка не получается слишком тесной;
- конструкция подходит для выбранного типа туалета.
Если по чертежу нельзя понять, как очистить бак, куда вывести вентиляцию или как закрепить дверь, схема требует доработки.
Что учесть перед строительством
Чертеж дачного туалета должен учитывать не только форму кабинки, но и реальную эксплуатацию. Важно заранее определить размеры, основание, материал каркаса, обшивку, дверь, сиденье, вентиляцию, кровлю, санитарную систему, люк обслуживания и место установки на участке.
Для предварительных расчётов используют формулы Sосн = A × B, P = 2 × (A + B), Sстен = P × H, Sч = Sстен — Sпроемов, Sкр = Aкр × Bкр, Lобв = P × 2, Nстоек = 4 + Nпр + Nдв и Z = Sч × 0,1. Они помогают оценить площадь основания, стен, кровли, длину обвязки, количество стоек и запас обшивки, но не заменяют продуманную схему санитарной части.
Если дачный туалет строится на загородном участке, его нужно увязывать с домом, баней, гаражом, хозблоком, септиком, колодцем, дорожками, садом и будущим благоустройством. Компания «Загородный дом» выполняет строительство загородных домов под ключ в Санкт-Петербурге и Ленинградской области, поэтому чертеж дачного туалета можно рассматривать как часть общей планировки участка, где важны размеры, схема, материалы и удобство дальнейшего обслуживания.
