Электрощит в частном доме: состав, деление на группы и где размещать щит для удобства обслуживания и защиты

Электрощит в частном доме — это узел, где ввод от сети распределяется по группам потребителей и где стоит защита: вводной автомат, устройства защитного отключения, автоматы групп, при необходимости реле напряжения. От его состава и размещения зависит и безопасность, и удобство эксплуатации. Разберём, что в щите есть, как считают число групп и где щит ставят в доме.

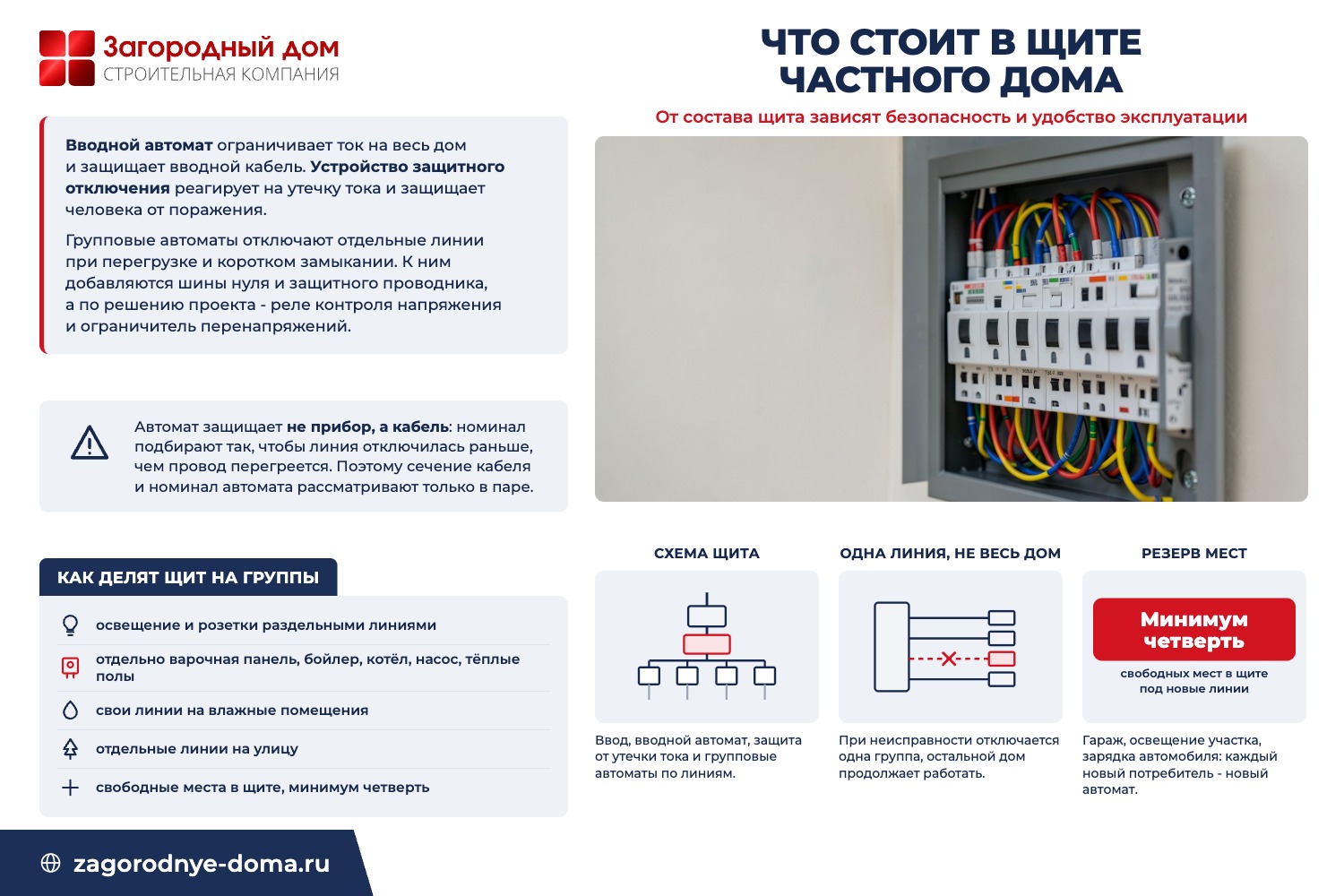

Что стоит в щите

Вводной автомат ограничивает ток на весь дом и защищает вводной кабель. Устройство защитного отключения реагирует на утечку тока и защищает человека от поражения. Групповые автоматы отключают отдельные линии при перегрузке и коротком замыкании.

К этому добавляются шины нуля и защитного проводника, а также, по решению проекта, реле контроля напряжения и ограничитель импульсных перенапряжений — в загородных сетях скачки не редкость.

Оцените число розеточных и осветительных групп по перечню помещений: поможет калькулятор электрических точек.

Как делят на группы

Логика простая: раздельные линии на освещение и розетки, отдельные — на мощных потребителей (варочная панель, бойлер, котёл, насос, тёплые полы), отдельные — на влажные помещения и на улицу.

Такое деление означает, что при неисправности в одной линии остальной дом продолжает работать, а поиск проблемы сужается до одной группы. Обратный подход — «весь первый этаж на одном автомате» — оборачивается полным обесточиванием половины дома из-за одного прибора.

Где размещать щит

Щиту нужны сухое отапливаемое место, свободный доступ и высота установки, удобная для обслуживания. Обычно это техническое помещение, прихожая или гардеробная — но не ванная и не жилая комната.

Логично ставить его рядом с вводом кабеля и недалеко от котельной: так короче магистрали к мощным потребителям. Если ввод и щит разнесены по разным концам дома, растут длина линий и потери. Где размещают котельную — в статье про котельную в частном доме.

Сечение кабеля и номинал автомата

Автомат защищает не прибор, а кабель: его номинал подбирают так, чтобы линия отключилась раньше, чем провод перегреется. Поэтому сечение кабеля и номинал автомата всегда рассматривают в паре, а не по отдельности.

Отсюда частая ошибка самостоятельных переделок: в щите меняют автомат на более мощный, потому что «выбивает», не тронув кабель. Защита при этом перестаёт работать — линия греется, но не отключается. Правильный путь противоположный: разобраться, почему растёт нагрузка, и при необходимости проложить новую линию нужного сечения.

Резерв и маркировка

В щите оставляют свободные места — минимум четверть. Дом живёт: появляются гараж с воротами, освещение участка, зарядка для автомобиля, кондиционер. Каждый новый потребитель — это новый автомат.

Обязательна маркировка групп и однолинейная схема, вложенная в дверцу щита. Без неё через два года никто не помнит, какой автомат за что отвечает, а электрик тратит время на прозвонку.

Что заложить в проект

Однолинейную схему с перечнем групп и номиналами, тип и число устройств защитного отключения, место щита и его габарит с резервом, трассы кабелей от щита к группам, а также заземляющее устройство и систему уравнивания потенциалов.

Монтаж щита выполняет специалист — это не та работа, где уместна самостоятельность: ошибка в подключении защиты не проявляется до аварийной ситуации. Задача заказчика — заложить в проект состав и место, а исполнение поручить квалифицированному подрядчику. О защите от перенапряжений подробнее — в статье про заземление и защиту от перенапряжения.

Сколько групп нужно в частном доме?

Столько, чтобы освещение, розетки, мощные потребители и уличные линии были разделены. Число зависит от площади, этажности и набора техники, поэтому его считают по перечню помещений и приборов, а не берут типовым.

Обязательно ли устройство защитного отключения?

Оно защищает человека от поражения током при утечке и является обязательным элементом современной схемы. Для влажных помещений и уличных линий требования строже. Тип и число устройств определяют в проекте.

Можно ли поставить щит в ванной или котельной?

В ванной нельзя из-за влажности. В котельной размещение возможно, но с соблюдением требований к помещению и расстояниям до оборудования. Чаще щит ставят в прихожей, гардеробной или техническом помещении рядом с вводом.

Зачем нужен резерв мест в щите?

Чтобы добавить линию без замены щита: гараж, освещение участка, зарядка автомобиля появляются позже. Резерв в четверть мест обходится дёшево на этапе монтажа и дорого - при переделке готовой схемы.

Нужно ли реле напряжения?

В загородных сетях перепады и скачки напряжения встречаются часто, и такое реле защищает технику. Целесообразность определяют по качеству сети в конкретном посёлке, но место под него в щите закладывают заранее.

Можно ли собрать щит самостоятельно?

Не стоит: ошибка в подборе защиты или подключении проводника обнаруживается в аварийной ситуации, когда исправлять поздно. Сборку и подключение выполняет специалист, а заказчик задаёт состав через проект.

Щит — это не коробка с автоматами, а спроектированная схема защиты и распределения нагрузки. Компания «Загородный дом» работает в Санкт-Петербурге и Ленинградской области с 2010 года. При установке инженерных систем мы закладываем состав щита и трассы вместе с планировкой дома.
