Что такое армирование облицовочной кладки
Армирование облицовочной кладки — это усиление кирпичного фасадного слоя металлическими, композитными или базальтопластиковыми элементами, которые укладываются в горизонтальные швы или связывают облицовку с основной стеной.
В обычной кладке кирпич и раствор хорошо работают на сжатие, но хуже воспринимают растяжение, изгиб и локальные деформации. Армирование помогает распределять нагрузки, удерживать геометрию кладки и снижать риск образования трещин.
Для облицовки особенно важны два направления усиления: горизонтальное армирование швов и связь облицовочного слоя с несущей стеной. Первое помогает самой кладке лучше работать по плоскости, второе не даёт облицовке отойти от основания.
При этом армирование не исправляет плохой фундамент, слабый раствор, некачественный кирпич, ошибки перевязки, отсутствие температурных швов или неправильную опору облицовки. Оно работает только в составе правильно спроектированной и выполненной кладки.
Зачем армируют облицовочную кирпичную кладку
Облицовочная кладка обычно имеет небольшую толщину и выполняет декоративно-защитную функцию. Она не всегда является несущей, но испытывает значительные эксплуатационные воздействия.
- снижает риск трещин по горизонтальным и вертикальным швам;
- повышает устойчивость тонкого облицовочного слоя;
- помогает распределять нагрузки на длинных участках фасада;
- усиливает зоны вокруг оконных и дверных проёмов;
- повышает жёсткость углов и простенков;
- связывает облицовку с несущей стеной;
- снижает риск выпучивания фасадного слоя;
- помогает кладке работать при ветровых нагрузках;
- уменьшает последствия температурных и усадочных деформаций;
- повышает долговечность фасада при правильной защите от влаги.
Армирование особенно важно там, где облицовка работает как отдельный наружный слой: например, при многослойной стене из несущего блока, утеплителя, вентиляционного зазора и облицовочного кирпича.
Чем армирование отличается от гибких связей
Горизонтальное армирование и гибкие связи часто путают, но это разные элементы фасадной системы.
| Элемент | Где располагается | Основная задача |
|---|---|---|
| Кладочная сетка | В горизонтальных швах облицовочной кладки | Усиливает сам кирпичный слой и распределяет напряжения |
| Арматурные стержни | В отдельных горизонтальных швах или усиленных зонах | Локально усиливают кладку, проёмы, углы, пояса |
| Гибкие связи | Между облицовкой и несущей стеной | Связывают наружную кладку с основанием и удерживают её от отрыва |
| Кладочные анкеры | Крепятся к несущей стене и заводятся в шов облицовки | Передают нагрузку от облицовки на основную стену |
| Перемычки и опорные элементы | Над окнами, дверями и проёмами | Воспринимают нагрузку от кладки над проёмом |
Кладочная сетка не заменяет гибкие связи. Даже если облицовочная кладка армирована сеткой, она всё равно должна быть надёжно связана с несущей стеной по проектной схеме.
Когда армирование обязательно или особенно желательно
Решение об армировании должно приниматься с учётом проекта, типа стены, высоты фасада, размеров простенков, материала кладки, ветровых нагрузок и схемы опирания. В частном строительстве армирование особенно часто применяют в проблемных и нагруженных зонах.
- на длинных фасадных участках без разбивки;
- в углах здания и местах примыкания стен;
- над оконными и дверными проёмами;
- под оконными проёмами;
- в узких простенках между окнами;
- в нижних рядах облицовки над цоколем;
- на участках с переменной высотой кладки;
- при облицовке газобетонных и блочных стен;
- при устройстве многослойных стен с утеплителем;
- при высокой ветровой нагрузке;
- при использовании тонкого облицовочного слоя;
- в местах возможных температурных деформаций.
Если фасад имеет сложную геометрию, большие проёмы, эркеры, пристройки, крыльца или нестандартные углы, схему армирования лучше продумывать до начала кладки, а не по ходу работ.
Материалы для армирования облицовочной кладки
Для армирования применяют кладочные сетки, стержневую арматуру, гибкие связи, анкеры и специальные элементы для швов. Материалы должны быть совместимы с раствором, кирпичом, толщиной шва и условиями наружной эксплуатации.
| Материал | Где применяется | Что учитывать |
|---|---|---|
| Стальная оцинкованная кладочная сетка | Горизонтальные швы облицовки | Защита от коррозии, толщина шва, размер ячейки |
| Нержавеющая сетка | Ответственные наружные зоны | Долговечность выше, стоимость выше |
| Базальтовая сетка | Кладочные швы, фасадные зоны | Не ржавеет, легче металла, нужна совместимость с раствором |
| Композитная арматура | Отдельные усиленные участки | Низкая коррозия, особенности анкеровки и гибкости |
| Гибкие связи из базальтопластика | Связь облицовки с несущей стеной | Длина, диаметр, шаг, фиксация в стене и шве |
| Стальные анкеры | Связь с несущей стеной | Коррозионная стойкость и правильное крепление к основанию |
| Арматурные стержни | Локальное усиление рядов и проёмов | Диаметр, защитный слой раствора, положение в шве |
Для наружной облицовки нельзя использовать обычную незащищённую стальную сетку, если она будет находиться в условиях увлажнения. Коррозия металла способна разрушить растворный шов и вызвать трещины на фасаде.
Кладочная сетка для облицовочного кирпича
Кладочная сетка укладывается в горизонтальный растворный шов между рядами кирпича. Она помогает распределять напряжения по длине кладки и снижает риск образования трещин.
Сетка должна помещаться в толщину шва так, чтобы раствор полностью закрывал её сверху и снизу. Если сетка слишком толстая, шов получается завышенным, кладка теряет аккуратность, а металл может оказаться недостаточно защищённым раствором.
Для облицовочной кладки важна не только прочность, но и внешний вид швов. Поэтому армирование должно быть выполнено так, чтобы не нарушать геометрию ряда и толщину шва на фасадной стороне.
Сетки укладывают с нахлёстом, а на углах заводят с перевязкой или выполняют соединение по проектной схеме. Простое обрывание сетки у угла снижает эффективность армирования.
Базальтовая и композитная арматура
Базальтовые и композитные материалы применяют как альтернативу металлу. Они не подвержены коррозии, имеют небольшой вес и удобны для работы в многослойных стенах.
Базальтовая сетка может использоваться в кладочных швах, если она рассчитана на такую работу и совместима с раствором. Базальтопластиковые гибкие связи часто применяют для соединения облицовки с несущей стеной через утеплитель или вентиляционный зазор.
Композитная арматура имеет свои особенности: она иначе работает на изгиб, требует правильной анкеровки и не всегда является прямой заменой стальной арматуры во всех узлах.
Выбор между металлом, нержавеющей сталью, оцинковкой и композитом зависит от задачи, влажности, фасадной системы, бюджета и проектных требований.
Гибкие связи для облицовочной кладки
Гибкие связи удерживают наружную кирпичную кладку рядом с несущей стеной. Они передают ветровые воздействия и не дают облицовке выпучиваться или отходить от основания.
Связи особенно важны в многослойной стене, где между несущим слоем и облицовкой находится утеплитель или вентиляционный зазор. Без связей наружный кирпичный слой работает как отдельная тонкая стенка, что опасно при ветре и деформациях.
| Тип связи | Особенности | Где применяют |
|---|---|---|
| Базальтопластиковые гибкие связи | Не ржавеют, имеют низкую теплопроводность | Газобетон, кирпич, многослойные стены с утеплителем |
| Нержавеющие связи | Высокая коррозионная стойкость | Ответственные фасады и влажные условия |
| Оцинкованные связи | Доступный вариант при правильной защите | Частные дома при соблюдении технологии |
| Анкеры с дюбелем | Крепятся в готовую несущую стену | Облицовка существующих стен |
| Закладные связи | Устанавливаются в процессе кладки основной стены | Новое строительство |
Гибкие связи должны быть установлены с правильным шагом, заведены в швы облицовочной кладки и надёжно закреплены в несущем основании. Нельзя просто вставить связь в раствор без нормальной фиксации.
Схема армирования облицовочной кладки
Единой схемы для всех домов нет. Расположение армирования зависит от проекта, высоты фасада, типа кирпича, толщины швов, материала стены, размеров проёмов и ветровой нагрузки. Но есть типовые зоны, где усиление применяется чаще всего.
| Участок кладки | Как обычно усиливают | Зачем это нужно |
|---|---|---|
| Нижние ряды над цоколем | Кладочная сетка через несколько рядов | Снижение трещин и распределение напряжений в начале облицовки |
| Длинные фасадные плоскости | Периодическое горизонтальное армирование | Повышение устойчивости кладки по длине |
| Углы здания | Заведение сетки с перевязкой или усиление по схеме | Сохранение жёсткости углового узла |
| Подоконные зоны | Армирование рядов под проёмом | Снижение риска диагональных и горизонтальных трещин |
| Над проёмами | Перемычки, сетка, стержни по проекту | Восприятие нагрузки от вышележащей кладки |
| Узкие простенки | Дополнительная сетка и связи | Повышение устойчивости небольших участков кладки |
| Зоны деформационных швов | Армирование не должно блокировать работу шва | Компенсация температурных и усадочных деформаций |
Армирование не должно случайно пересекать деформационный шов и превращать его в жёсткую перемычку. Если шов предусмотрен для компенсации движения, его работу нельзя блокировать сеткой или стержнями.
Шаг армирования кладочной сеткой
Шаг армирования показывает, через сколько рядов укладывается сетка или другой горизонтальный элемент. В частной облицовочной кладке часто применяют периодическое армирование через несколько рядов, а в ответственных зонах усиливают чаще.
Точный шаг зависит от проекта, толщины кладки, материала кирпича, высоты фасада, ветровой нагрузки и состояния основания. Для зон вокруг проёмов, углов и длинных участков шаг может отличаться от основной плоскости.
| Зона | Ориентировочный подход | Комментарий |
|---|---|---|
| Основная плоскость фасада | Периодическое армирование через несколько рядов | Шаг уточняется по проекту и условиям фасада |
| Нижние ряды | Чаще, чем на обычной плоскости | Важно распределить напряжения над цоколем |
| Под оконными проёмами | Дополнительное армирование в нескольких рядах | Снижает риск трещин от углов проёма |
| Над проёмами | По схеме перемычек и усиления | Нельзя заменять перемычку одной сеткой |
| Углы и простенки | Усиление по месту | Нужна перевязка и связь с соседними участками |
| Деформационные швы | Не связывать жёстко через шов | Шов должен сохранять способность к движению |
Нельзя выбирать шаг армирования только по привычке или по совету без учёта конкретной стены. Для тяжёлой, высокой или сложной облицовки нужна проектная схема.
Связь облицовки с несущей стеной
Облицовочная кладка должна быть связана с несущей стеной, но при этом не должна жёстко разрушать работу многослойной конструкции. Для этого используют гибкие связи и анкеры.
Связи располагают равномерно по плоскости стены и дополнительно усиливают зоны около углов, проёмов, краёв кладки и примыканий. Их шаг зависит от проекта, материала основания, высоты фасада и ветровой нагрузки.
Если между стеной и облицовкой есть утеплитель, связи должны проходить через утеплитель и иметь фиксаторы, которые удерживают теплоизоляцию в проектном положении. При наличии вентиляционного зазора утеплитель не должен перекрывать воздушный канал.
Важно не допускать наклона связей так, чтобы по ним вода стекала к несущей стене. В фасадной системе должны быть предусмотрены водоотвод, вентиляция и защита от накопления влаги.
Армирование в зоне окон и дверей
Проёмы — самые напряжённые участки облицовочной кладки. В углах окон и дверей часто появляются трещины, если не предусмотрены армирование, правильные перемычки и компенсация деформаций.
Под оконными проёмами обычно усиливают несколько рядов кладки, чтобы снизить риск горизонтальных и диагональных трещин. Армирование должно заходить за границы проёма и работать в простенках.
Над проёмами сетка не заменяет перемычку. Кирпичная облицовка над окном или дверью должна опираться на рассчитанный элемент: металлический уголок, железобетонную перемычку, кладочную перемычку или другую систему.
Откосы, отливы и верхние примыкания должны отводить воду наружу. Если вода попадает в швы над проёмами, армирование может корродировать, а кладка — трескаться и разрушаться.
Армирование углов и простенков
Углы здания работают как пространственный узел. Там сходятся фасадные плоскости, меняется направление нагрузок и часто возникают температурные напряжения. Поэтому углы нельзя армировать случайно.
Кладочная сетка на углах должна заводиться с перевязкой или соединяться так, чтобы усиление работало непрерывно. Обрезанная у самого угла сетка почти не помогает жёсткости узла.
Узкие простенки между окнами требуют дополнительного внимания. Маленький участок кладки испытывает нагрузку от соседних проёмов, ветра и температурных деформаций. Там часто увеличивают количество гибких связей и применяют локальное армирование.
Если фасад имеет эркеры, ломаные углы или выступающие элементы, схему армирования нужно согласовывать с раскладкой кирпича и деформационными швами.
Раствор для облицовочной кладки с армированием
Раствор должен полностью обволакивать армирующий элемент и обеспечивать нормальное заполнение шва. Если сетка лежит на сухом кирпиче или частично выступает из раствора, она не работает правильно и хуже защищена от влаги.
Толщина горизонтального шва должна соответствовать выбранному кирпичу, сетке и кладочной системе. Слишком толстая сетка может заставить увеличивать шов, что ухудшает внешний вид фасада.
Раствор должен быть пригоден для облицовочной кладки: с нормальной пластичностью, морозостойкостью и совместимостью с выбранным кирпичом. Слишком жидкий раствор пачкает фасад и может вытекать из швов, слишком сухой — плохо заполняет пространство вокруг арматуры.
После кладки швы должны быть аккуратно сформированы и защищены от воды. Неплотные, пустые или растрескавшиеся швы ускоряют разрушение фасада.
Вентиляционный зазор и армирование
В многослойной стене за облицовочной кладкой часто оставляют вентиляционный зазор. Он нужен, чтобы выводить влагу из фасадной системы и просушивать скрытые слои.
Армирование и гибкие связи не должны перекрывать вентиляцию. Утеплитель, растворные наплывы, обрывки сетки и строительный мусор не должны попадать в воздушный канал.
В нижней части облицовки предусматривают продухи или другие решения для входа воздуха, а в верхней части — выход. Также важно обеспечить отвод воды, которая может попасть за облицовочный слой.
Если вентиляционный зазор забит раствором или утеплителем, стена может накапливать влагу. В таких условиях быстрее разрушаются швы, появляются высолы и возрастает риск коррозии металлических элементов.
Деформационные швы в облицовочной кладке
Облицовочный кирпич и раствор меняют размеры при температурных и влажностных изменениях. На длинных фасадах без компенсации могут появляться трещины. Для этого предусматривают деформационные швы.
Армирование не должно мешать работе деформационного шва. Если провести сетку или стержень через шов, он перестанет компенсировать движение, и напряжения начнут проявляться в другом месте.
Деформационные швы располагают по проектной схеме: на длинных участках, у примыканий, в местах изменения геометрии, иногда рядом с углами и конструктивными переходами. Их заполняют эластичными материалами, которые сохраняют способность к деформации.
Отсутствие деформационных швов нельзя компенсировать только армированием. Эти элементы решают разные задачи.

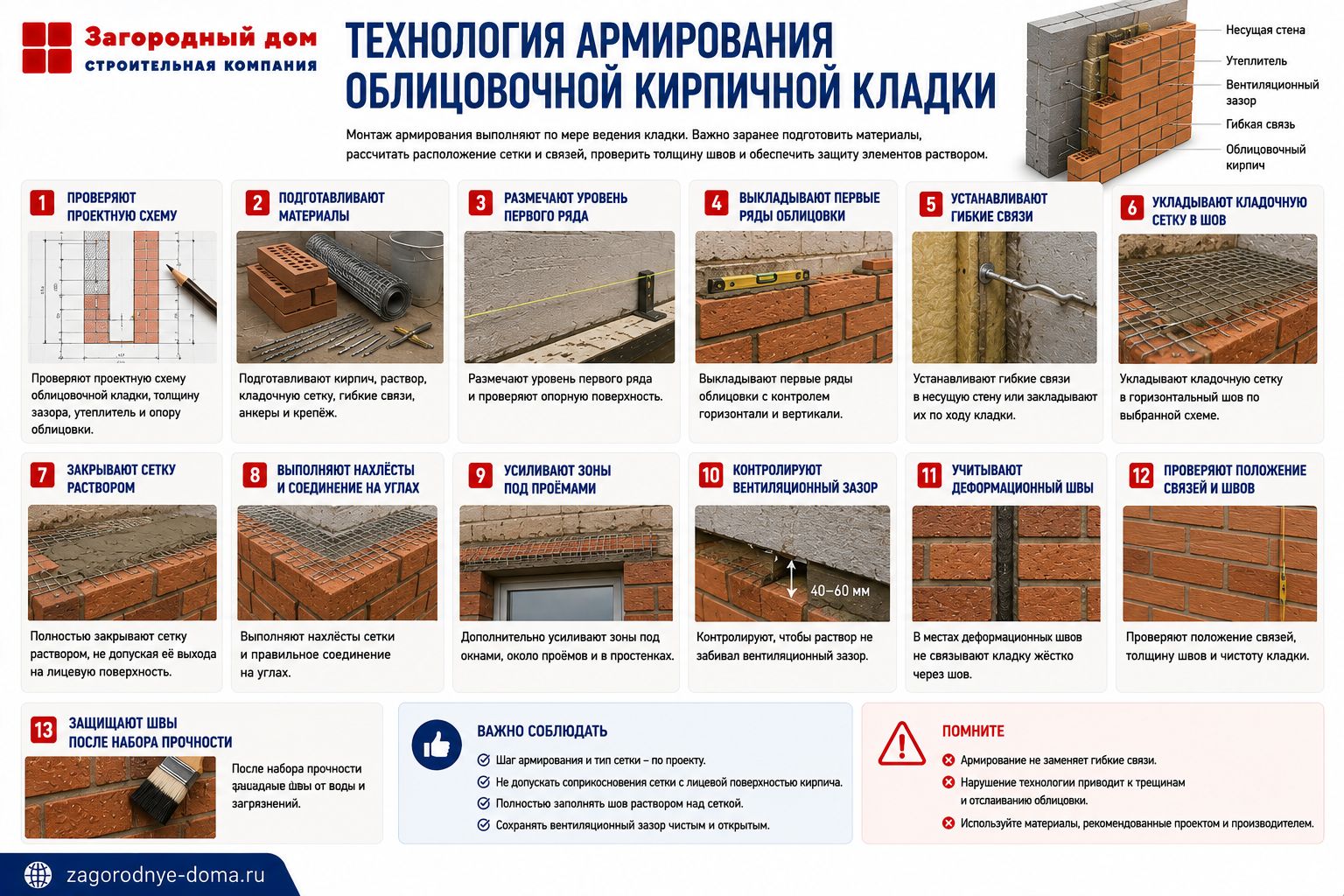

Технология армирования облицовочной кладки
Монтаж армирования выполняют по мере ведения кладки. Важно заранее подготовить материалы, рассчитать расположение сетки и связей, проверить толщину швов и обеспечить защиту элементов раствором.
- Проверяют проектную схему облицовочной кладки, толщину зазора, утеплитель и опору облицовки.
- Подготавливают кирпич, раствор, кладочную сетку, гибкие связи, анкеры и крепёж.
- Размечают уровень первого ряда и проверяют опорную поверхность.
- Выкладывают первые ряды облицовки с контролем горизонтали и вертикали.
- Устанавливают гибкие связи в несущую стену или закладывают их по ходу кладки.
- Укладывают кладочную сетку в горизонтальный шов по выбранной схеме.
- Полностью закрывают сетку раствором, не допуская её выхода на лицевую поверхность.
- Выполняют нахлёсты сетки и правильное соединение на углах.
- Дополнительно усиливают зоны под окнами, около проёмов и в простенках.
- Контролируют, чтобы раствор не забивал вентиляционный зазор.
- В местах деформационных швов не связывают кладку жёстко через шов.
- Проверяют положение связей, толщину швов и чистоту кладки.
- После набора прочности защищают фасадные швы от воды и загрязнений.
Армирование нужно выполнять регулярно по схеме, а не тогда, когда остался лишний кусок сетки. Случайное расположение элементов снижает предсказуемость работы кладки.
Армирование облицовочной кладки работает только при правильном положении в шве, достаточном слое раствора, надёжной связи с несущей стеной и сохранении вентиляционного зазора. Сетка, просто уложенная «для спокойствия», не исправляет ошибки конструкции.
Особенности армирования при облицовке газобетона
Газобетонные стены часто облицовывают кирпичом, но такая система требует внимательного подхода. Газобетон паропроницаем, сравнительно мягок и нуждается в правильной защите от влаги.
Гибкие связи должны быть рассчитаны на крепление к газобетону. Обычные анкеры могут плохо держаться в пористом основании. Важно учитывать плотность блока, глубину анкеровки и вырывную нагрузку.
Между газобетоном и кирпичной облицовкой часто предусматривают утеплитель или вентиляционный зазор. Нельзя забивать этот зазор раствором, потому что он участвует в просушке стены.
При облицовке газобетона особенно важно не запереть влагу в стене. Схема кладки, утепления, зазора, связей и армирования должна работать вместе.
Особенности армирования при облицовке деревянного или каркасного дома
Кирпичная облицовка деревянных и каркасных домов требует отдельного проектного подхода. Дерево и каркасные конструкции имеют другие деформации, чем кирпич, бетон или газобетон.
Если облицовочная кладка применяется рядом с деревянной стеной, нужно учитывать усадку, влажность, вентиляцию, пожарные требования и способ связи. Жёстко связывать подвижную деревянную конструкцию с кирпичной облицовкой без компенсации опасно.
Для каркасного дома важна несущая способность основания под облицовку. Кирпичная кладка должна опираться на подготовленный фундамент, цоколь или специальную консольную систему, а не висеть на стене.
В таких решениях армирование кладки не заменяет расчёт опоры, гибких связей, деформационных швов и вентиляционного зазора.
Типичные ошибки при армировании облицовочной кладки
Ошибки часто проявляются не сразу. Сначала фасад выглядит ровным, но через несколько сезонов появляются трещины, высолы, отслоение швов, коррозия элементов и локальное выпучивание кладки.
- используют незащищённую стальную сетку во влажной наружной кладке;
- укладывают слишком толстую сетку и увеличивают шов;
- не закрывают сетку раствором полностью;
- обрывают армирование у углов без перевязки;
- не делают нахлёсты сетки;
- заменяют гибкие связи одной кладочной сеткой;
- ставят слишком мало связей между облицовкой и стеной;
- используют неподходящие анкеры для газобетона или пустотелых блоков;
- не усиливают зоны под окнами и около проёмов;
- перекрывают армированием деформационные швы;
- забивают вентиляционный зазор раствором;
- оставляют растворные наплывы за облицовкой;
- не защищают металлические элементы от коррозии;
- ведут кладку по слабому или неподготовленному основанию;
- считают армирование заменой правильной опоры облицовки.
Одна из самых опасных ошибок — отсутствие нормальной связи облицовки с несущей стеной. Внешне кладка может выглядеть аккуратно, но при ветровых нагрузках и деформациях она будет работать нестабильно.
Как проверить качество армирования
Проверять армирование нужно во время кладки. После завершения фасада большая часть элементов будет скрыта в швах и за облицовочным слоем.
- сетка соответствует толщине шва и не выступает наружу;
- армирующие элементы полностью покрыты раствором;
- нахлёсты сетки выполнены в нужных местах;
- углы усилены с перевязкой, а не обрезаны по краю;
- гибкие связи установлены с равномерным шагом;
- связи надёжно закреплены в несущей стене;
- зоны вокруг окон и дверей усилены дополнительно;
- вентиляционный зазор не забит раствором;
- деформационные швы не связаны жёстко армированием;
- металлические элементы имеют защиту от коррозии;
- растворные швы заполнены плотно и аккуратно;
- кладка сохраняет вертикальность, горизонтальность и перевязку.
Полезно фиксировать скрытые этапы фотографиями: расположение сетки, гибких связей, усиление проёмов, углов, нижних рядов и зоны вентиляционного зазора.
Уход и контроль после завершения кладки
После завершения облицовки нужно следить за состоянием швов, водоотводом, высолами, трещинами и участками вокруг проёмов. Проблемы с армированием часто проявляются через внешние признаки.
- осматривайте фасад после зимы и сильных дождей;
- проверяйте углы, подоконные зоны и участки над проёмами;
- следите за появлением горизонтальных и диагональных трещин;
- контролируйте состояние кладочных швов;
- не допускайте постоянного стекания воды по кирпичной облицовке;
- проверяйте оконные отливы, цокольные отливы и водостоки;
- следите, чтобы продухи вентиляционного зазора не были забиты;
- устраняйте трещины и повреждения швов до попадания воды внутрь кладки.
Если появились трещины от углов окон, выпучивание кладки или раскрытие швов, нужно проверять не только фасадную поверхность, но и схему связей, опору облицовки, деформационные швы и водоотвод.
Что учесть перед началом работ
Армирование облицовочной кирпичной кладки нужно рассматривать вместе с типом стены, опорой облицовки, вентиляционным зазором, утеплителем, гибкими связями, перемычками, деформационными швами и водоотводом. Сетка или арматура сами по себе не гарантируют долговечность фасада, если остальные узлы выполнены неправильно.
Перед началом кладки нужно определить схему армирования, шаг сетки, тип гибких связей, расположение усиленных зон, материал крепежа, толщину швов и особенности проёмов. Для предварительной оценки объёма материалов можно использовать формулы S = L × H для площади фасада, Nс = S / Aс для количества сетки и Nсв = S × K для ориентировочного количества связей, где K — расчётное количество связей на квадратный метр по принятой схеме.
Если облицовочная кирпичная кладка выполняется при строительстве или реконструкции загородного дома, её нужно увязывать с фундаментом, цоколем, несущими стенами, утеплением, вентиляционным зазором, окнами, кровлей, водостоками и архитектурой фасада. Компания «Загородный дом» строит загородные дома под ключ в Санкт-Петербурге и Ленинградской области и выполняет строительство домов из кирпича, поэтому армирование облицовочной кладки можно рассматривать как часть общего проекта, сметы, этапов работ и дальнейшей эксплуатации здания.
